DESCRIPTION
Lorsque la fonction AUTO est définie sur ON/OFF, un message s'affiche sur l'écran multifonction de l'ensemble de combiné d'instruments.
SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
PROCEDURE
|
1. | VERIFIER LE FONCTIONNEMENT DE LA FONCTION AUTO |
(a) Vérifier si la fonction AUTO fonctionne lorsque les conditions de fonctionnement sont respectées.
CONSEIL:
Ne pas utiliser l'affichage de l'écran multifonction pour déterminer si la fonction AUTO est utilisée ou non.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
La fonction AUTO est opérationnelle. |
A |
| La fonction AUTO ne marche pas. |
B |
| A |
.gif) | REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
| B |
| ALLER AU POINT Circuit de la fonction AUTO du système de frein de stationnement électrique |
Le frein de stationnement électrique ne fonctionne pas
Circtui de fonctionnement AUTO du système de frein de stationnement électriqueRepose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.
PROCEDURE 1. REPOSER L'ENSEMBLE DE CONTACTE ...
Le témoin ABS ne s'allume pas

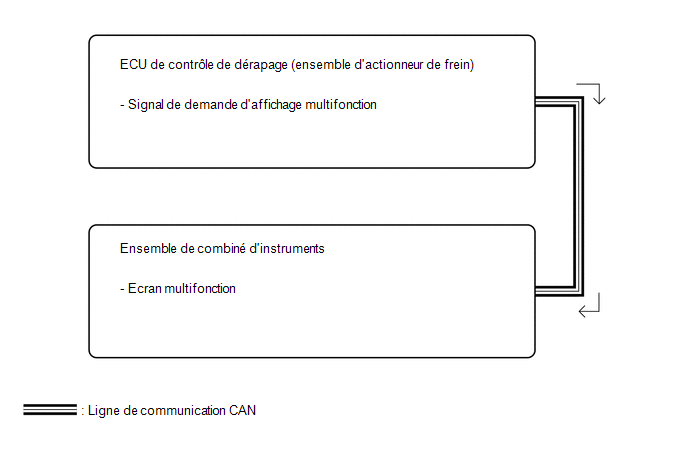

DESCRIPTION L'ECU de contrôle de dérapage (ensemble d'actionneur de frein) est branché sur le combiné d'instruments via la communication CAN. MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: En cas de remplacement de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein), effectue ...
Circuit du signal de mise en sourdine entre l'autoradio et de l'émetteur-récepteur télématique
DESCRIPTION Le DCM (émetteur-récepteur télématique) envoie un signal de mise en sourdine à l'ensemble de récepteur de radio et de système d'affichage.
L'ensemble de radio et de système d'affichage de l'ensemble d'autoradio contrôle le volume en fonction du signal de mise en sourdine émis ...
