VERIFICATION
PROCEDURE
1. VERIFIER LE RETROVISEUR EXTERIEUR DROIT

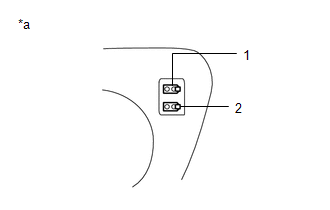

| (a) Vérifier le fonctionnement du rétroviseur chauffant extérieur. (avec rétroviseur chauffant) (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le rétroviseur extérieur droit. |
|
(b) Vérifier le fonctionnement du témoin de rétroviseur extérieur. (avec système de contrôle d'angle mort)
REMARQUE:
Ne pas appliquer une tension supérieure à 6 V.
(1) Brancher 4 nouvelles piles sèches (1,5 V) en série.

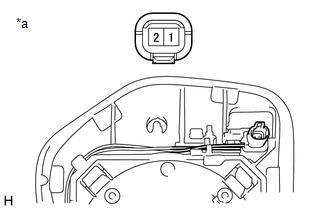

| (2) Appliquer une tension de batterie de 4,5 V aux bornes du connecteur et vérifier que le témoin de rétroviseur extérieur s'allume. OK:
Si le résultat n'est pas conforme aux spécifications, remplacer le rétroviseur extérieur droit. |
|
2. VERIFIER LE RETROVISEUR EXTERIEUR GAUCHE

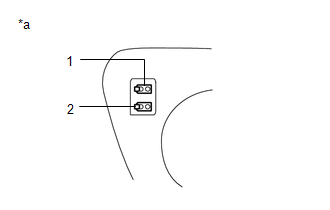

| (a) Vérifier le fonctionnement du rétroviseur chauffant extérieur. (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. (avec rétroviseur chauffant) Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le rétroviseur extérieur gauche. |
|
(b) Vérifier le fonctionnement du témoin de rétroviseur extérieur. (avec système de contrôle d'angle mort)
REMARQUE:
Ne pas appliquer une tension supérieure à 6 V.
(1) Brancher 4 nouvelles piles sèches (1,5 V) en série.

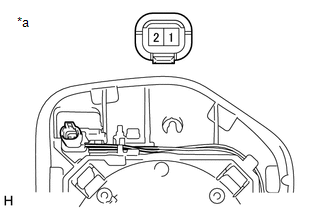

| (2) Appliquer une tension de batterie de 4,5 V aux bornes du connecteur et vérifier que le témoin de rétroviseur extérieur s'allume. OK:
Si le résultat n'est pas conforme aux spécifications, remplacer le rétroviseur extérieur gauche. |
|
