Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

VERIFICATION

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Lors de l'essai, faire attention de ne pas se coincer les doigts ou les vêtements entre les pièces mobiles.

PROCEDURE

1. VERIFIER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE

(a) Vérifier le fonctionnement HI.

(1) Brancher un fil positif (+) de la batterie sur la borne 4 (+B) et un fil négatif (-) de la batterie sur la borne 1 (GND) et 3 (2S), et s'assurer que l'ensemble de moteur d'essuie-glace avant fonctionne.

REMARQUE:

Veiller à ne pas se faire pincer les doigts entre les différentes pièces indiquées sur le schéma lorsque l'ensemble de moteur et de tringlerie d'essuie-glace fonctionne.

OK:

L'ensemble de moteur d'essuie-glace avant tourne à haute vitesse (HI).

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de moteur d'essuie-glace avant.

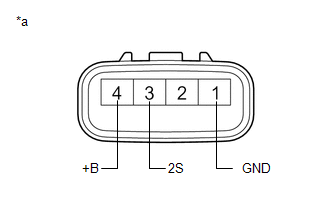

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de moteur d'essuie-glace avant)
