PIECES CONSTITUTIVES

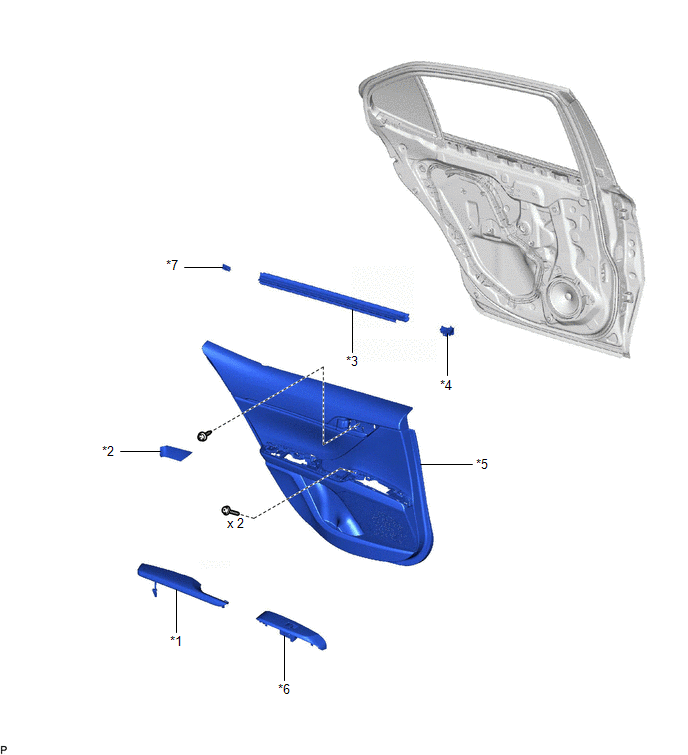

SCHEMA
|
*1 | ENSEMBLE D'ACCOUDOIR ARRIERE |
*2 | SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE ARRIERE |
|
*3 | BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE |
*4 | CACHE D'ORIFICE DE VISITE N° 2 DE PORTE ARRIERE |
|
*5 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE |
*6 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE |
|
*7 | ATTACHE DE PLAQUE DE SEUIL DE PORTE N° 1 |
- | - |

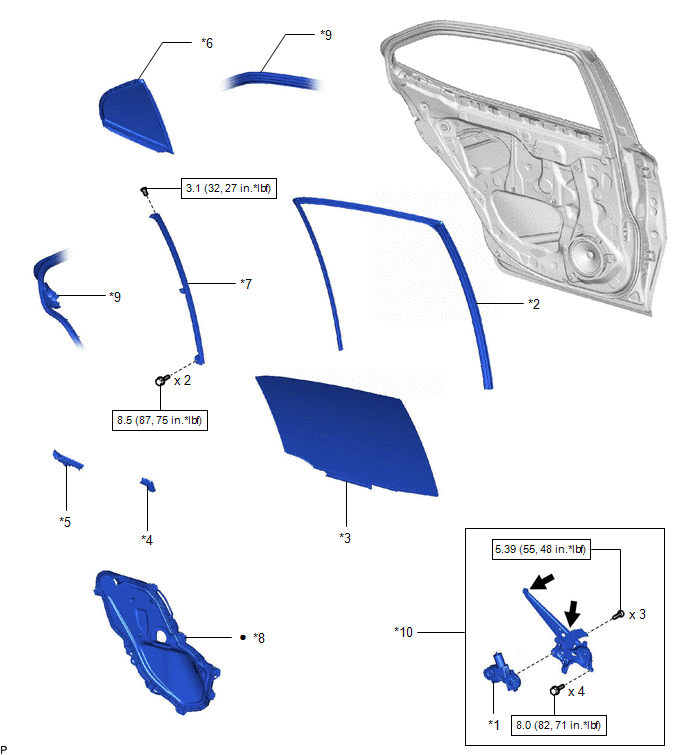

SCHEMA
|
*1 | ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE |
*2 | COULISSEAU DE VITRE DE PORTE ARRIERE |
|
*3 | SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE |
*4 | JOINT DE VENTILATION DE PORTE ARRIERE N° 1 |
|
*5 | PROTECTION DE PANNEAU DE PORTE ARRIERE |
*6 | VITRE DE CUSTODE DE PORTE ARRIERE |
|
*7 | SOUS-ENSEMBLE D'ENCADREMENT ARRIERE INFERIEUR DE VITRE DE PORTE ARRIERE |
*8 | CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE |
|
*9 | BOURRELET DE PORTE ARRIERE |
*10 | ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE |
.png) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
.png) |
Graisse MP | - |
- |
