PIECES CONSTITUTIVES

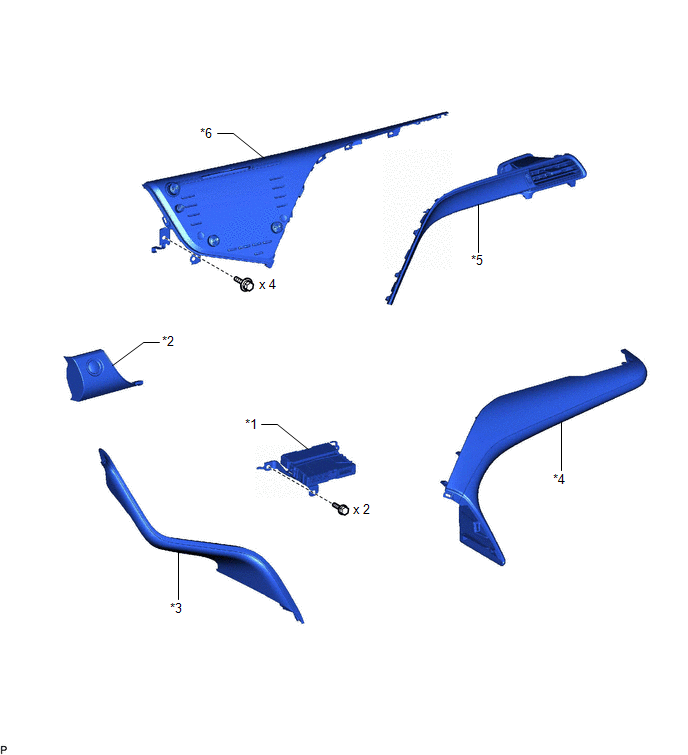

SCHEMA
|
*1 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
*2 | ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD |
|
*3 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
*4 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2 |
|
*5 | ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 3 |
*6 | ENSEMBLE D'AUTORADIO ET SYSTEME D'AFFICHAGE AVEC SUPPORT |
DeposeDemontage
DEMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: avec système de clé intelligente: Avant de remplacer l'ensemble d'actionneur de verrouillage de direction, se reporter à la section relative à l'enregistrement.
Cliquer ici PROCEDURE
1. DEPOSER L'ENSEMBLE DE SUPPORT SUPERIE ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT
*2 POMPE A CARBURANT (pour basse pression)
*3 ECU DE COMMANDE DE POMPE A CARBURANT
*4 ENSEMBLE DE RESERVOIR A CARBURANT
*5 ENSEMBLE DE TUYAU D'ASPIRATION DE CARBURA ...
Repose
REPOSE PROCEDURE 1. REPOSER
L'ENSEMBLE DE COMBINE D'INSTRUMENTS (a) Brancher chaque connecteur.
(b) Engager l'attache. (c) Engager les 2 agrafes comme indiqué sur le
schéma.
Poser dans ce sens (d) Reposer
l'ensemble de combiné d'instruments avec les 3 vis. 2 ...
