Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du DCM (émetteur-récepteur télématique) sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Remplacement du DCM (émetteur-récepteur télématique) |
Activation de l'DCM | Système de branchement en sécurité |
|
Remplacement du DCM (émetteur-récepteur télématique)* |
Enregistrement du code (système de clé intelligente (pour la fonction de démarrage)) |
Système de clé intelligente (pour fonction de démarrage) |
|
- *: Pour type compatible avec les services de connexion à distance Toyota Entune
PROCEDURE
1. DEPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2
Cliquer ici
3. DEPOSER L'ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD
Cliquer ici
4. DEPOSER L'ENSEMBLE DE REGISTRE N° 3 DE TABLEAU DE BORD
Cliquer ici
5. DEPOSER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE AVEC SUPPORT
Cliquer ici
6. DEPOSER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

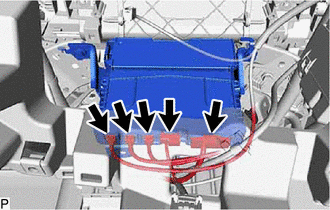

(a) Débrancher les 5 connecteurs. | |

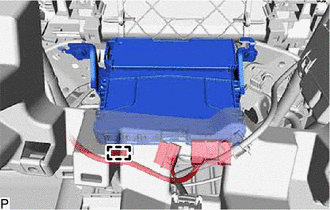

(b) Libérer l'attache. | |

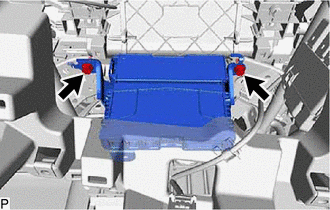

(c) Déposer les 2 boulons. | |

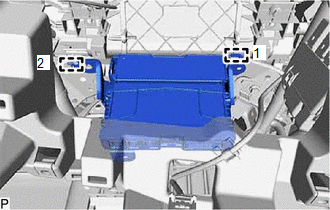

(d) Libérer les 2 guides dans l'ordre indiqué dans le schéma pour déposer le DCM (émetteur-récepteur télématique). |
|
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) *2 ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD *3 COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 *4 SOUS-EN ...Repose
REPOSE PROCEDURE 1. REPOSER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) (a) Engager les 2 guides dans l'ordre indiqué dans le schéma pour reposer provisoirement le DCM (émetteur-récepteur télématique). (b) Reposer le DCM ...D'autres materiaux:
Verification
VERIFICATION PROCEDURE 1. VERIFIER LE DIAMETRE INTERIEUR DU DISQUE DE FREIN
(a) A l'aide d'un calibre pour frein à tambour ou d'un outil équivalent, mesurer le diamètre intérieur du disque arrière.
Diamètre intérieur standard: 173 mm (6,81 po) Diamètre intérieur maximum:
174 m ...
