Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

• Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.

  Cliquer ici

• Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER L'ENSEMBLE DE SIEGE AVANT

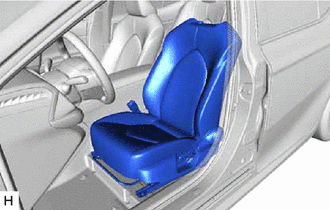

(a) Placer l'ensemble de siège avant dans l'habitacle. REMARQUE: Veiller à ne pas endommager la carrosserie du véhicule.

(b) Brancher le connecteur de l'ensemble d'airbag de siège avant sous l'ensemble de siège avant.

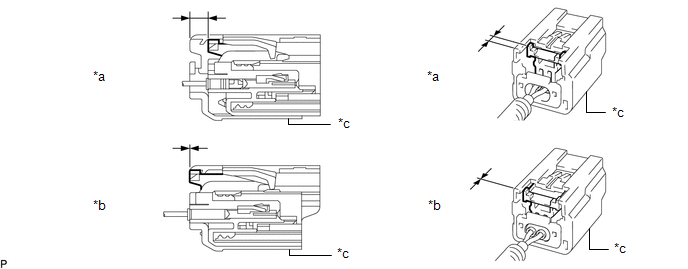

(1) Avant de brancher le connecteur, s'assurer que la position du verrouillage de boîtier est correcte, comme indiqué sur le schéma.

(2) Veiller à engager les connecteurs jusqu'à ce qu'ils soient verrouillés (lors du verrouillage, s'assurer qu'un déclic se fait entendre).

REMARQUE:

• Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
• Pendant qu'il est engagé, le verrouillage du boîtier blanc coulissera. Veiller à ne pas maintenir le verrouillage du boîtier blanc ni la partie supérieure du CPA jaune, car cela pourrait provoquer un mauvais branchement.

(c) Brancher chaque connecteur et engager chaque attache sous l'ensemble de siège avant.

(d) Reposer provisoirement l'ensemble de siège avant avec les 4 boulons.

(e) Actionner la poignée de réglage de glissière de siège et déplacer l'ensemble de siège avant le plus possible vers l'arrière.

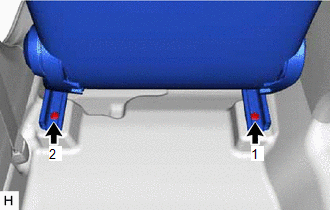

(f) A l'aide d'une clé à douille "TORX" T50, resserrer les 2 boulons situés sur la partie avant de l'ensemble de siège avant. Torque: 37 N·m {377 kgf·cm, 27 ft·lbf} REMARQUE: Serrer les boulons dans l'ordre indiqué sur le schéma.

(g) Actionner la poignée de réglage de glissière de siège et déplacer l'ensemble de siège avant le plus possible vers l'avant.

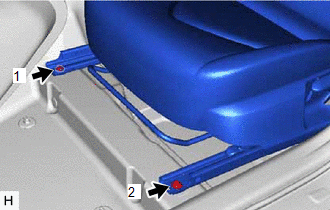

(h) A l'aide d'une clé à douille "TORX" T50, resserrer les 2 boulons situés sur la partie arrière de l'ensemble de siège avant. Torque: 37 N·m {377 kgf·cm, 27 ft·lbf} REMARQUE: Serrer les boulons dans l'ordre indiqué sur le schéma.

2. VERIFIER LE VERROUILLAGE DE DISPOSITIF DE REGLAGE DE GLISSIERE DE SIEGE

(a) Lorsque l'ensemble de siège avant coulisse, vérifier que les dispositifs de réglage gauche et droit se déplacent ensemble régulièrement et se bloquent simultanément. Si les dispositifs de réglage du siège ne se bloquent pas simultanément, desserrer les boulons de pose de l'ensemble de siège avant et régler la position du dispositif de réglage.

3. REPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE ARRIERE

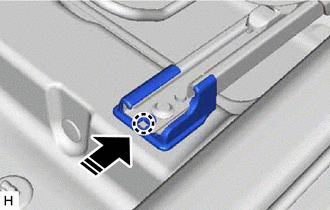

(a) Engager la griffe pour reposer le cache intérieur de support de glissière de siège arrière.

Poser dans ce sens

4. REPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE ARRIERE

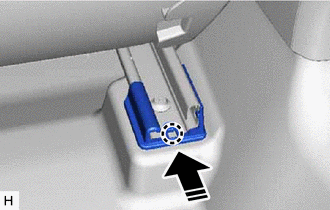

(a) Engager la griffe pour reposer le cache de support de glissière extérieure de siège arrière.

Poser dans ce sens

5. REPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT

(a) Actionner la poignée de réglage de glissière de siège et déplacer l'ensemble de siège avant le plus possible vers l'arrière.

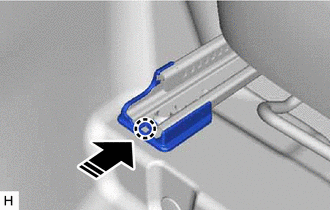

(b) Engager la griffe pour reposer le cache de support de glissière intérieure de siège avant.

Poser dans ce sens

6. REPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT

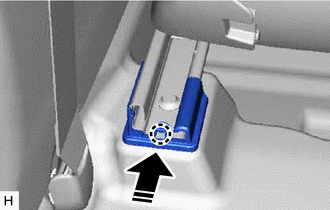

(a) Engager la griffe pour reposer le cache de support de glissière extérieure de siège avant.

Poser dans ce sens

7. REPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT

(a) Reposer l'ensemble d'appuie-tête de siège avant sur l'ensemble de siège avant.

8. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

9. VERIFIER LE CHAUFFAGE DE SIEGE

Cliquer ici

10. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC

Cliquer ici

11. EFFECTUER UN CALIBRAGE DU POINT ZERO ET UNE VERIFICATION DE SENSIBILITE (pour côté passager avant)

Cliquer ici
