Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

PROCEDURE

1. REPOSER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

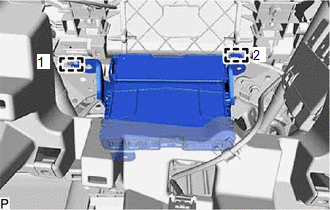

(a) Engager les 2 guides dans l'ordre indiqué dans le schéma pour reposer provisoirement le DCM (émetteur-récepteur télématique).

(b) Reposer le DCM (émetteur-récepteur télématique) avec les 2 boulons.

(c) Engager l'attache.

(d) Brancher les 5 connecteurs.

2. REPOSER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE AVEC SUPPORT

Cliquer ici

3. REPOSER L'ENSEMBLE DE REGISTRE N° 3 DE TABLEAU DE BORD

Cliquer ici

4. REPOSER L'ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD

Cliquer ici

5. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2

Cliquer ici

6. REPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1

Cliquer ici

7. PROCEDER A L'ACTIVATION DU DCM

CONSEIL:

En cas de remplacement de l'ensemble de l'DCM (émetteur-récepteur télématique) lors du déclenchement du DCM.

Cliquer ici

8. PROCEDER A L'ENREGISTREMENT

pour le type compatible Toyota Entune Remote Connect:

CONSEIL:

Lors du remplacement du DCM (émetteur-récepteur télématique), effectuer un enregistrement de code (système de clé intelligente (pour fonction de démarrage)).

Cliquer ici
