Verification Sur Vehicule

VERIFICATION SUR VEHICULE

PROCEDURE

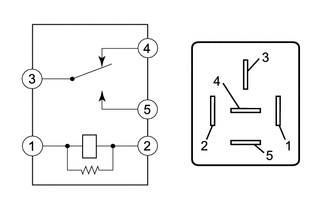

1. VERIFIER LE RELAIS DEF

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
3 - 4	Tension de batterie appliquée entre les bornes 1 et 2	10 kΩ minimum
3 - 4	Tension de batterie non appliquée entre les bornes	En dessous de 1 Ω
3 - 5	Tension de batterie appliquée entre les bornes 1 et 2	En dessous de 1 Ω
3 - 5	Tension de batterie non appliquée entre les bornes	10 kΩ minimum
4 - 5	En permanence	10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer le relais DEF.
