Pieces Constitutives
PIECES CONSTITUTIVES

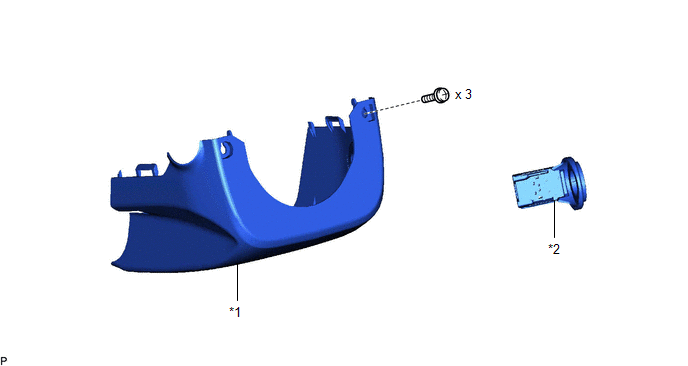

SCHEMA
*1 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION |
*2 | BOBINE DE CLE A TRANSPONDEUR |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION
Cliquer ici
2. DEPOSER LA BOBINE DE CLE A TRANSPONDEUR

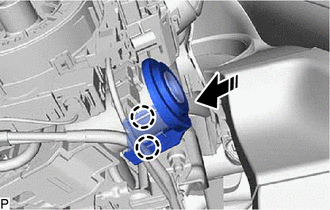

(a) Libérer les 2 griffes et débrancher la bobine de clé à transpondeur, comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |

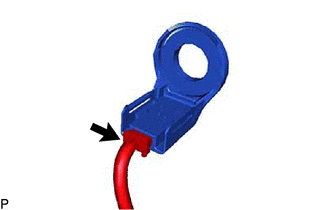

(b) Débrancher le connecteur pour déposer la bobine de clé à transpondeur. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LA BOBINE DE CLE A TRANSPONDEUR
(a) Brancher le connecteur.
(b) Engager les 2 griffes pour reposer la bobine de clé à transpondeur, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
2. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION
Cliquer ici
