Toyota Camry Manuel de réparation XV50 (2011–2019): Contacteur D'eclairage De Seuil De Compartiment Moteur

Pieces Constitutives

PIECES CONSTITUTIVES

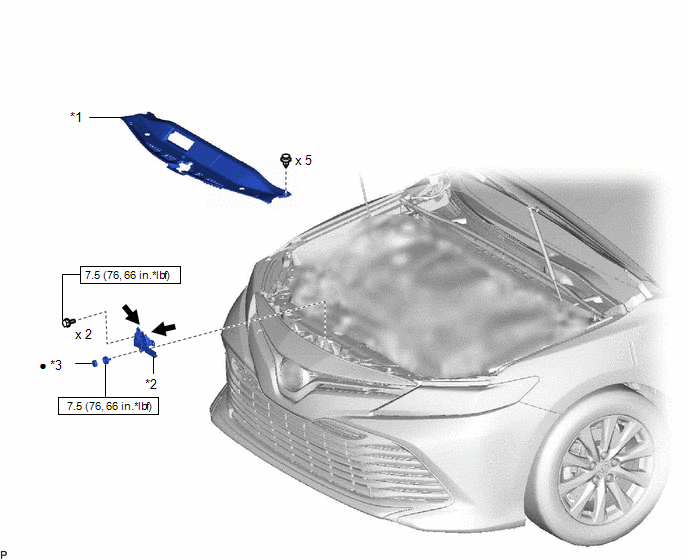

SCHEMA

*1

JOINT DE CONDUITE D'ADMISSION D'AIR FROID

*2

CONTACTEUR D'ECLAIRAGE DE SEUIL DE COMPARTIMENT MOTEUR (ENSEMBLE DE VERROUILLAGE DE CAPOT)

*3

CAPUCHON D'ECROU DE VERROUILLAGE DE CAPOT

-

-

N*m (kgf*cm, ft*lbf): couple de serrage prescrit

Pièce non réutilisable

Graisse MP

-

-

Depose

DEPOSE

PROCEDURE

1. DEPOSER LE JOINT DE CONDUITE D'ADMISSION D'AIR FROID

Cliquer ici

2. DEPOSER LE CONTACTEUR D'ECLAIRAGE DE SEUIL DE COMPARTIMENT MOTEUR (ENSEMBLE DE VERROUILLAGE DE CAPOT)

Cliquer ici

Verification

VERIFICATION

PROCEDURE

1. VERIFIER LE CONTACTEUR D'ECLAIRAGE DE SEUIL DE COMPARTIMENT MOTEUR (ENSEMBLE DE VERROUILLAGE DE CAPOT)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

1 - 2

Ouvert(e)

10 kΩ minimum

Verrouillage

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur d'éclairage de seuil de compartiment moteur (ensemble de verrouillage de capot).

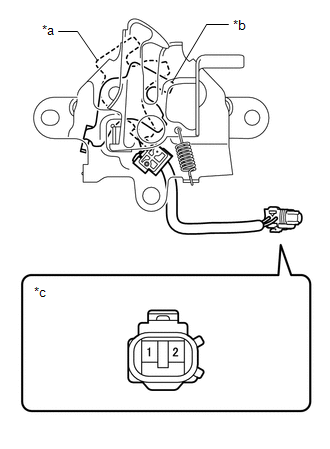

*a

Ouvert(e)

*b

Verrouiller

*c

Pièce constitutive sans faisceau de câbles branché

(contacteur d'éclairage de seuil de compartiment moteur (ensemble de verrouillage de capot))
