Toyota Camry Manuel de réparation XV50 (2011–2019): Capteur De Vitesse Arriere

Toyota Camry Manuel de réparation XV50 (2011–2019) / Freinage / Commande De Freinage / Systemes De Commande Dynamique / Capteur De Vitesse Arriere

Pieces Constitutives

PIECES CONSTITUTIVES

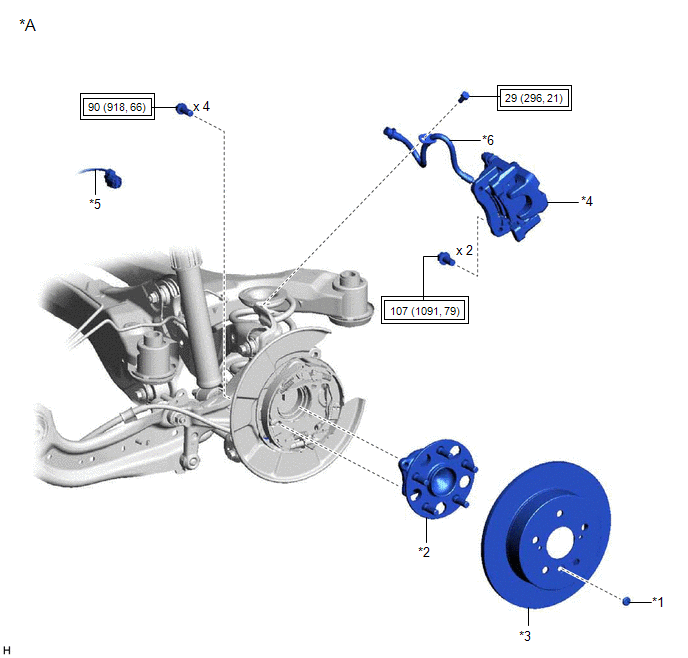

SCHEMA

*A	sans système de frein de stationnement électrique	-	-
*1	BOUCHON D'ORIFICE DE REGLAGE DE MACHOIRE DE FREIN DE STATIONNEMENT	*2	ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE
*3	DISQUE ARRIERE	*4	ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE
*5	CABLE DE CAPTEUR DE CONTROLE DE DERAPAGE	*6	FLEXIBLE ARRIERE
	Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": Nm (kgfcm, lbf*pi)	-	-

SCHEMA

*A	avec système de frein de stationnement électrique	-	-
*1	ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2	*2	ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE
*3	DISQUE ARRIERE	*4	ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE
*5	FLEXIBLE ARRIERE	*6	SOUS-ENSEMBLE DE PARE-POUSSIERE DE FREIN A DISQUE ARRIERE
	Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": Nm (kgfcm, lbf*pi)	-	-

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.
Si le rotor de capteur de vitesse arrière doit être remplacé, remplacer l'ensemble de moyeu d'essieu et de roulement arrière.
Le capteur de vitesse arrière est une pièce constitutive de l'ensemble de moyeu d'essieu et de roulement arrière. En cas de dysfonctionnement du capteur de vitesse arrière, remplacer l'ensemble de moyeu d'essieu et de roulement arrière.

PROCEDURE

1. DEPOSER L'ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE

sans système de frein de stationnement électrique: Cliquer ici

avec système de frein de stationnement électrique: Cliquer ici

Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.
Si le rotor de capteur de vitesse arrière doit être remplacé, remplacer l'ensemble de moyeu d'essieu et de roulement arrière.
Le capteur de vitesse arrière est une pièce constitutive de l'ensemble de moyeu d'essieu et de roulement arrière. En cas de dysfonctionnement du capteur de vitesse arrière, remplacer l'ensemble de moyeu d'essieu et de roulement arrière.

PROCEDURE

1. REPOSER L'ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE

sans système de frein de stationnement électrique: Cliquer ici

avec système de frein de stationnement électrique: Cliquer ici
