Toyota Camry Manuel de réparation XV50 (2011–2019): Perte de la communication avec le combiné d'instruments (B1324,B1325)

DESCRIPTION

Ces DTC sont enregistrés lorsque la communication entre l'ensemble d'autoradio et d'affichage et l'ensemble de combiné d'instruments ou l'affichage tête haute (sous-ensemble de rétroviseur du combiné d'instruments)* n'est pas possible.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

B1324

Perte de la communication avec le combiné d'instruments

Erreur de réception CAN

  • Ligne de communication de bus local
  • Circuit d'alimentation électrique de combiné d'instruments
  • Ensemble de combiné d'instruments
  • Ensemble de récepteur de radio et d'affichage
  • Faisceau de câbles ou connecteur
  • Connecteur de jonction n° 17

B1325

Perte de communication avec le HUD

Erreur de réception CAN

  • Ligne de communication de bus local
  • Circuit d'alimentation électrique de l'affichage tête haute (sous-ensemble de rétroviseur du combiné d'instruments)*
  • Affichage tête haute (sous-ensemble de rétroviseur du combiné d'instruments)*
  • Ensemble de récepteur de radio et d'affichage
  • Faisceau de câbles ou connecteur
  • Connecteur de jonction n° 17

CONSEIL:

L'ensemble de récepteur de radio et d'affichage est l'unité principale.

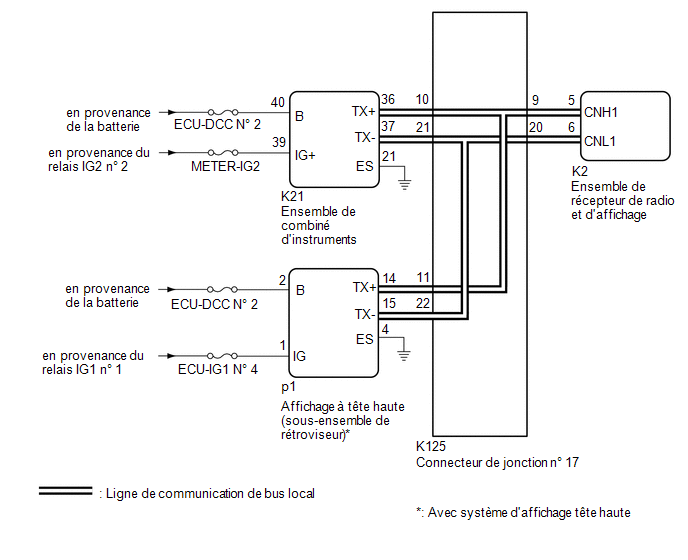

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

CONSEIL:

PROCEDURE

1.

VERIFIER DTC

(a) Vérifier les DTC et s'assurer qu'aucun DTC n'est émis.

Body Electrical > Navigation System > Trouble Codes

Résultat:

Résultat

Passer au point

Les DTC B1324 et B1325 ne sont pas émis

A

Les DTC B1324 et B1325 sont émis

B

Le DTC B1324 est émis

C

Le DTC B1325 est émis

D

A

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

C

PASSER AU POINT 11

D

PASSER AU POINT 16

B

2.

VERIFIER LE BUS LOCAL

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K125-9 - K125-20

Câble débranché de la borne négative (-) de la batterie

54 à 69 Ω

Résultat:

Résultat

Passer au point

OK

A

NG (En dessous de 54 Ω)

B

NG (70 Ω minimum)

C

A

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

C

PASSER AU POINT 9

B

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - CONNECTEUR DE JONCTION N° 17)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur de jonction K125 n° 17.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K125-9 - K125-20

Câble débranché de la borne négative (-) de la batterie

108 à 132 Ω

MAL

PASSER AU POINT 8

OK

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMBINE D'INSTRUMENTS - CONNECTEUR DE JONCTION N° 17)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur de jonction K125 n° 17.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K125-10 - K125-21

Câble débranché de la borne négative (-) de la batterie

108 à 132 Ω

MAL

PASSER AU POINT 7

OK

5.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (AFFICHAGE TETE HAUTE (SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS) - CONNECTEUR DE JONCTION N° 17)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur de jonction K125 n° 17.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K125-11 - K125-22

Câble débranché de la borne négative (-) de la batterie

200 Ω minimum

OK

REMPLACER LE CONNECTEUR DE JONCTION N° 17

MAL

6.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (AFFICHAGE TETE HAUTE (SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS) - CONNECTEUR DE JONCTION N° 17)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur p1 de l'affichage à tête haute (sous-ensemble de rétroviseur du combiné d'instruments).

(c) Brancher le connecteur de jonction K125 n° 17.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

p1-14 (TX+) - p1-15 (TX-)

Câble débranché de la borne négative (-) de la batterie

54 à 69 Ω

OK

REMPLACER L'AFFICHAGE TETE HAUTE (SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS)

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

7.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMBINE D'INSTRUMENTS - CONNECTEUR DE JONCTION N° 17)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur K21 de l'ensemble de combiné d'instruments.

(c) Brancher le connecteur de jonction K125 n° 17.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K21-36 (TX+) - K21-37 (TX-)

Câble débranché de la borne négative (-) de la batterie

108 à 132 Ω

OK

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

8.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - CONNECTEUR DE JONCTION N° 17)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur K2 d'ensemble de récepteur de radio et d'affichage.

(c) Brancher le connecteur de jonction K125 n° 17.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K2-5 (CNH1) - K2-6 (CNL1)

Câble débranché de la borne négative (-) de la batterie

108 à 132 Ω

OK

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

9.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - CONNECTEUR DE JONCTION N° 17)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur K2 d'ensemble de récepteur de radio et d'affichage.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K2-5 (CNH1) - K2-6 (CNL1)

Câble débranché de la borne négative (-) de la batterie

108 à 132 Ω

OK

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

MAL

10.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - CONNECTEUR DE JONCTION N° 17)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur de jonction K125 n° 17.

(c) Brancher le connecteur K2 d'ensemble d'autoradio et d'affichage.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K125-9 - K125-20

Câble débranché de la borne négative (-) de la batterie

108 à 132 Ω

OK

REMPLACER LE CONNECTEUR DE JONCTION N° 17

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

11.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DE L'ENSEMBLE DE COMBINE D'INSTRUMENTS)

(a) Débrancher le connecteur K21 de l'ensemble de combiné d'instruments.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K21-21 (ES) - Masse de carrosserie

En permanence

En dessous de 1 Ω

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

K21-40 (B) - Masse de carrosserie

En permanence

11 à 14 V

K21-39 (IG+) - Masse de carrosserie

Contacteur du moteur en position ON (IG)

11 à 14 V

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

12.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMBINE D'INSTRUMENTS - CONNECTEUR DE JONCTION N° 17)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur de jonction K125 n° 17.

(c) Raccorder le connecteur K21 de l'ensemble de combiné d'instruments.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K125-10 - K125-21

Câble débranché de la borne négative (-) de la batterie

108 à 132 Ω

MAL

PASSER AU POINT 15

OK

13.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - CONNECTEUR DE JONCTION N° 17)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur de jonction K125 n° 17.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K125-9 - K125-20

Câble débranché de la borne négative (-) de la batterie

108 à 132 Ω

OK

REMPLACER LE CONNECTEUR DE JONCTION N° 17

MAL

14.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - CONNECTEUR DE JONCTION N° 17)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur K2 d'ensemble de récepteur de radio et d'affichage.

(c) Brancher le connecteur de jonction K125 n° 17.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K2-5 (CNH1) - K2-6 (CNL1)

Câble débranché de la borne négative (-) de la batterie

108 à 132 Ω

OK

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

15.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMBINE D'INSTRUMENTS - CONNECTEUR DE JONCTION N° 17)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur K21 de l'ensemble de combiné d'instruments.

(c) Brancher le connecteur de jonction K125 n° 17.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K21-36 (TX+) - K21-37 (TX-)

Câble débranché de la borne négative (-) de la batterie

108 à 132 Ω

OK

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

16.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (AFFICHAGE TETE HAUTE (SOURCE D'ALIMENTATION ELECTRIQUE DU SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS))

(a) Débrancher le connecteur p1 de l'affichage à tête haute (sous-ensemble de rétroviseur du combiné d'instruments).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

p1-15 (TX-) - Masse de carrosserie

En permanence

En dessous de 1 Ω

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

p1-2 (B) - Masse de carrosserie

En permanence

11 à 14 V

p1-1 (IG) - Masse de carrosserie

Contacteur du moteur en position ON (IG)

11 à 14 V

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

17.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (AFFICHAGE TETE HAUTE (SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS) - CONNECTEUR DE JONCTION N° 17)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur de jonction K125 n° 17.

(c) Brancher le connecteur p1 de l'affichage tête haute (sous-ensemble de rétroviseur du combiné d'instruments).

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K125-11 - K125-22

Câble débranché de la borne négative (-) de la batterie

200 Ω minimum

MAL

PASSER AU POINT 20

OK

18.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - CONNECTEUR DE JONCTION N° 17)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur de jonction K125 n° 17.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K125-9 - K125-20

Câble débranché de la borne négative (-) de la batterie

108 à 132 Ω

OK

REMPLACER LE CONNECTEUR DE JONCTION N° 17

MAL

19.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - CONNECTEUR DE JONCTION N° 17)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur K2 d'ensemble de récepteur de radio et d'affichage.

(c) Brancher le connecteur de jonction K125 n° 17.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K2-5 (CNH1) - K2-6 (CNL1)

Câble débranché de la borne négative (-) de la batterie

108 à 132 Ω

OK

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

20.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (AFFICHAGE TETE HAUTE (SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS) - CONNECTEUR DE JONCTION N° 17)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur p1 de l'affichage à tête haute (sous-ensemble de rétroviseur du combiné d'instruments).

(c) Brancher le connecteur de jonction K125 n° 17.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

p1-14 (TX+) - p1-15 (TX-)

Câble débranché de la borne négative (-) de la batterie

54 à 69 Ω

OK

REMPLACER L'AFFICHAGE TETE HAUTE (SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS)

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

Arrêt du signal AV (basse tension de la batterie) (B158F)
DESCRIPTION Ce DTC est enregistré lorsqu'un signal audio ou vidéo est interrompu suite à l'entrée de la tension de la batterie dans l'ensemble d'autoradio et d'affichage qui chute provisoirement. N° de DTC Objet de la détection Con ...

Les émissions de radio satellite ne peuvent pas être captées
MESURE DE PRECAUTION / REMARQUE / CONSEIL REMARQUE: Il est nécessaire de payer pour certaines émissions de radio satellite. Un contrat doit être établi entre une société de radio satellite et l'utilisateur. Si le contrat expire, il ne sera pl ...

D'autres materiaux:

Dysfonctionnement de la communication du capteur arrière (C1AED)
DESCRIPTION Ce DTC est enregistré en cas de coupure ou de court-circuit dans la ligne de communication entre les capteurs arrière et l'ECU ou en cas de dysfonctionnement d'un capteur arrière. N° de DTC Objet de la détection Condition de détection du DTC Organe incriminé ...

Echec de la batterie de secours (B15CC)
DESCRIPTION Ce DTC est émis lorsque le DCM (émetteur-récepteur télématique) détecte l'une des conditions suivantes: La tension de la BUB (batterie de secours) chute ou la BUB (batterie de secours) présente un dysfonctionnement. La température de la BUB (batterie de secours) est (pr ...

Dysfonctionnement du signal IG2 (B2788)
DESCRIPTION Ce DTC est enregistré lorsque l'ECU de verrouillage de direction (ensemble d'actionneur de verrouillage de direction ou de support supérieur) détecte la présence d'un dysfonctionnement au niveau de l'alimentation électrique IG2. CONSEIL: L'ECU de verrouillage ...

Categorie

Toyota Camry Manuel du propriétaire 2021, Manuel de reparation de la TOYOTA Camry 2018.
