DESCRIPTION
Ce DTC est enregistré lorsqu'un signal audio ou vidéo est interrompu suite à l'entrée de la tension de la batterie dans l'ensemble d'autoradio et d'affichage qui chute provisoirement.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
|---|---|---|---|
|
B158F | Arrêt du signal AV (basse tension de la batterie) |
Un signal vidéo ou audio est interrompu lorsque la tension de batterie chute |
|

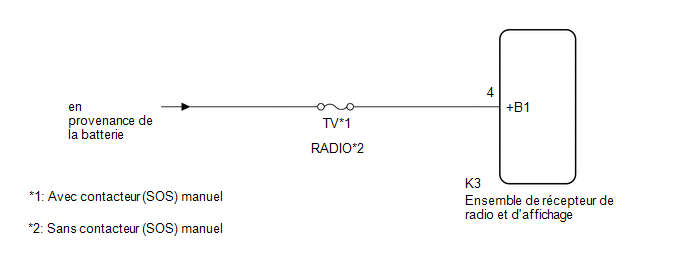

SCHEMA DE CABLAGE
.png)
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
PROCEDURE
|
1. | VERIFIER LE SIGNAL DU VEHICULE (VERIFICATION DE FONCTIONNEMENT) |

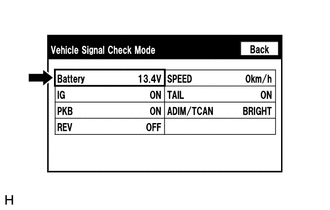

| (a) Sélectionner l'écran "Vehicle Signal Check Mode". Se reporter à la Vérification de signal du véhicule dans la Vérification du fonctionnement. Cliquer ici |
|
(b) Mesurer la tension de la batterie.
Tension standard:
11 à 14 V
CONSEIL:
Cet écran est actualisé à chaque seconde.
| MAL | .gif) | PASSER AU POINT 3 |
|
| 2. |
VERIFIER DTC |
(a) Supprimer les DTC.
Body Electrical > Navigation System > Clear DTCs(b) Vérifier à nouveau les DTC et s'assurer qu'aucun DTC n'est émis.
Body Electrical > Navigation System > Trouble CodesOK:
Aucun DTC n'est émis.
| OK | |
FIN |
| MAL | | REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
| 3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DE L'ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE) |
(a) Débrancher le connecteur K3 d'ensemble de récepteur de radio et d'affichage.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
K3-4 (+B1) - Masse de carrosserie |
En permanence | 11 à 14 V |
| OK | | REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
