PIECES CONSTITUTIVES

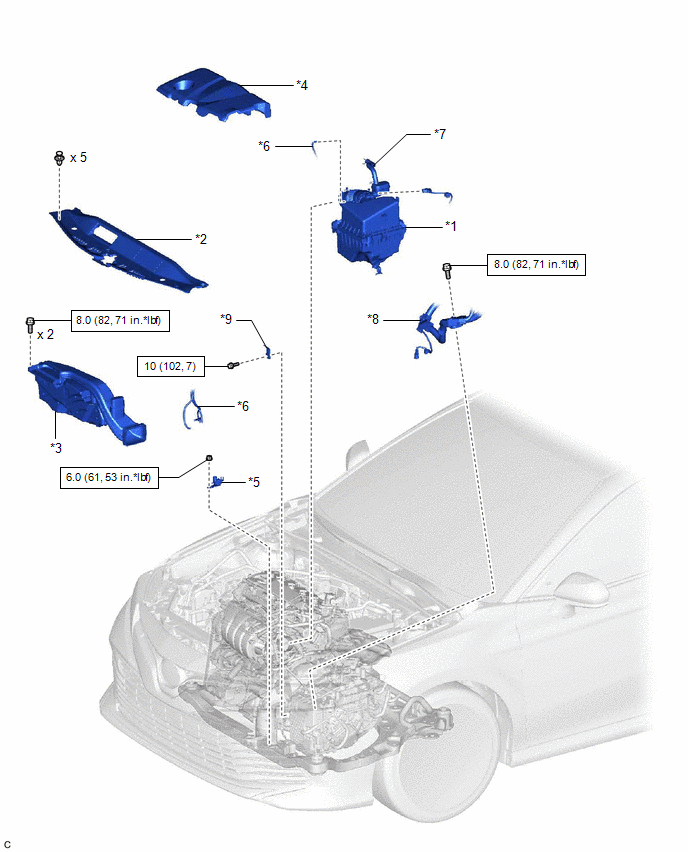

SCHEMA
|
*1 | ENSEMBLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR |
*2 | JOINT DE CONDUITE D'ADMISSION D'AIR FROID |
|
*3 | ENSEMBLE D'EPURATEUR D'AIR D'ENTREE |
*4 | SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1 |
|
*5 | SOUPAPE DE COMMUTATION DE DEPRESSION (pour système actif de suspension du moteur) |
*6 | DURITE A DEPRESSION |
|
*7 | DURITE DE VENTILATION N° 2 |
*8 | CABLE DU MOTEUR |
|
*9 | SUPPORT D'ATTACHE DE FAISCEAU DE CABLES |
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
