DEPOSE
PROCEDURE
1. DEPOSER LE JOINT DE CONDUITE D'ADMISSION D'AIR FROID
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE CACHE DU MOTEUR N° 1
Cliquer ici
3. DEPOSER L'ENSEMBLE D'ENTREE D'EPURATEUR D'AIR
Cliquer ici
4. DEPOSER L'ENSEMBLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR
Cliquer ici
5. DEPOSER LA SOUPAPE DE COMMUTATION DE DEPRESSION (pour système actif de suspension du moteur)

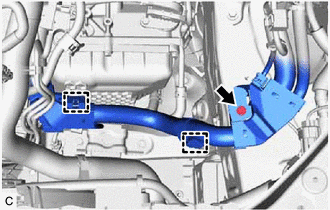

(a) Déposer le boulon et libérer les 2 attaches de faisceau de câbles pour détacher le câble du moteur. |
|

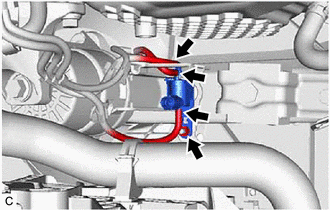

(b) Déposer le boulon et le support d'attache de faisceau de câbles du cache latéral de carter de boîte de vitesses. |
|

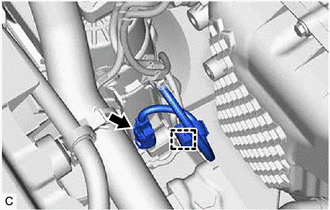

(c) Libérer l'attache de faisceau de câbles et débrancher le connecteur de soupape de commutation de dépression (pour système actif de suspension du moteur). |
|
(d) Débrancher les 3 durites à dépression de la soupape de commutation de dépression (pour système actif de suspension du moteur). |
|

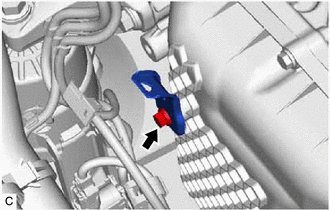

(e) Déposer l'écrou et la soupape de commutation de dépression (pour système actif de suspension du moteur) du silentbloc de support avant du moteur.
