PIECES CONSTITUTIVES

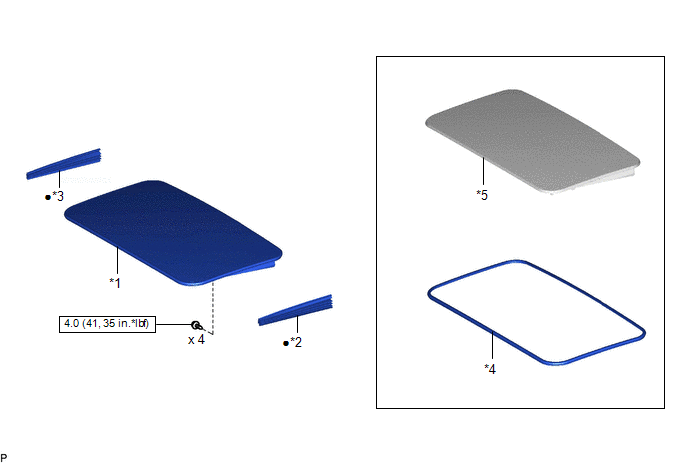

SCHEMA
*1 | SOUS-ENSEMBLE DE VITRE DE TOIT OUVRANT |
*2 | GARNISSAGE LATERAL GAUCHE DE TOIT OUVRANT |
*3 | GARNISSAGE LATERAL DROIT DE TOIT OUVRANT |
*4 | BOURRELET DE TOIT OUVRANT |
*5 | SOUS-ENSEMBLE DE PANNEAU DE TOIT OUVRANT |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

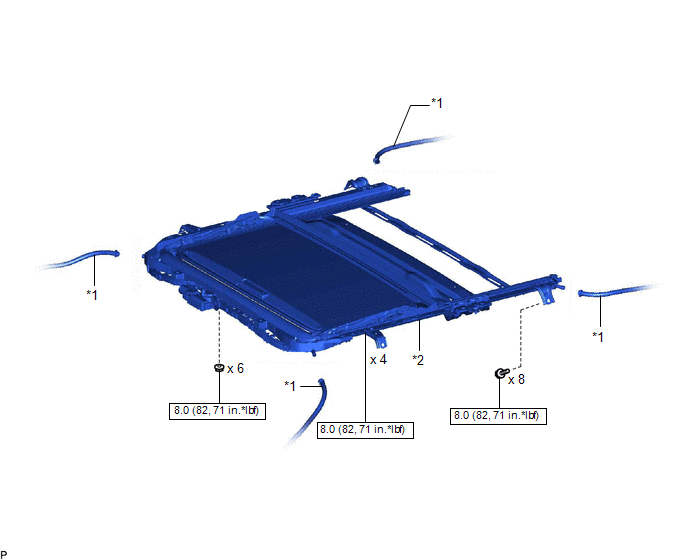

SCHEMA
*1 | DURITE DE VIDANGE DE TOIT OUVRANT |
*2 | ENSEMBLE D'ENCADREMENT DE TOIT OUVRANT |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

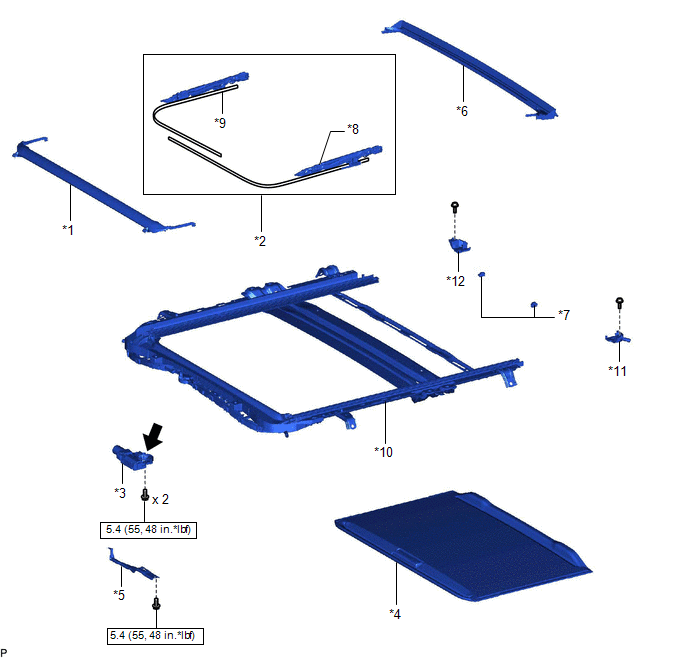

SCHEMA
*1 | SOUS-ENSEMBLE DE PANNEAU DE DEFLECTEUR D'AIR DE TOIT OUVRANT |
*2 | SOUS-ENSEMBLE DE CABLE D'ENTRAINEMENT DE TOIT OUVRANT |
*3 | SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT |
*4 | SOUS-ENSEMBLE DE STORE |
*5 | SUPPORT D'ECLAIRAGE DE LECTURE |
*6 | GOUTTIERE ARRIERE |
*7 | BUTEE DE PARE-SOLEIL DE TOIT OUVRANT ARRIERE |
*8 | CABLE D'ENTRAINEMENT DE TOIT OUVRANT GAUCHE |
*9 | CABLE D'ENTRAINEMENT DE TOIT OUVRANT DROIT |
*10 | SOUS-ENSEMBLE D'ENCADREMENT DE TOIT OUVRANT |
*11 | SOUS-ENSEMBLE GAUCHE DE PIECE DE TOIT OUVRANT |
*12 | SOUS-ENSEMBLE DROIT DE PIECE DE TOIT OUVRANT |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
![]() |
Graisse MP |
