Toyota Camry Manuel de réparation XV50 (2011–2019): Le combiné d'instruments ne fonctionne pas du tout

DESCRIPTION

Ce circuit est le circuit d'alimentation électrique de l'ensemble de combiné d'instruments. Ce circuit fournit deux types de source d'alimentation électrique; l'une est une source d'alimentation électrique permanente et l'autre, une source d'alimentation électrique IG.

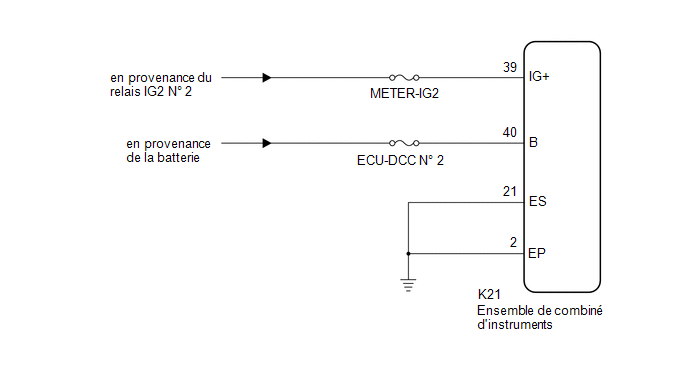

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCEDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE)

(a) Débrancher le connecteur K21 de l'ensemble de combiné d'instruments.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K21-21 (ES) - Masse de carrosserie

En permanence

En dessous de 1 Ω

K21-2 (EP) - Masse de carrosserie

En permanence

En dessous de 1 Ω

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

K21-39 (IG+) - Masse de carrosserie

Contacteur d'allumage en position OFF

En dessous de 1 V

Contacteur d'allumage en position ON

11 à 14 V

K21-40 (B) - Masse de carrosserie

Contacteur d'allumage en position OFF

11 à 14 V

OK

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
