Toyota Camry Manuel de réparation XV50 (2011–2019): Relais

Verification

VERIFICATION

PROCEDURE

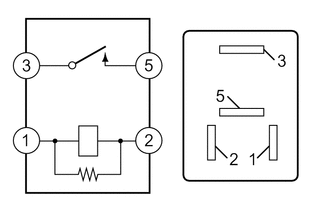

1. VERIFIER LE RELAIS ST

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3 - 5

Tension de batterie non appliquée aux bornes 1 et 2

10 kΩ minimum

Tension de batterie appliquée aux bornes 1 et 2

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le relais ST.
