PIECES CONSTITUTIVES

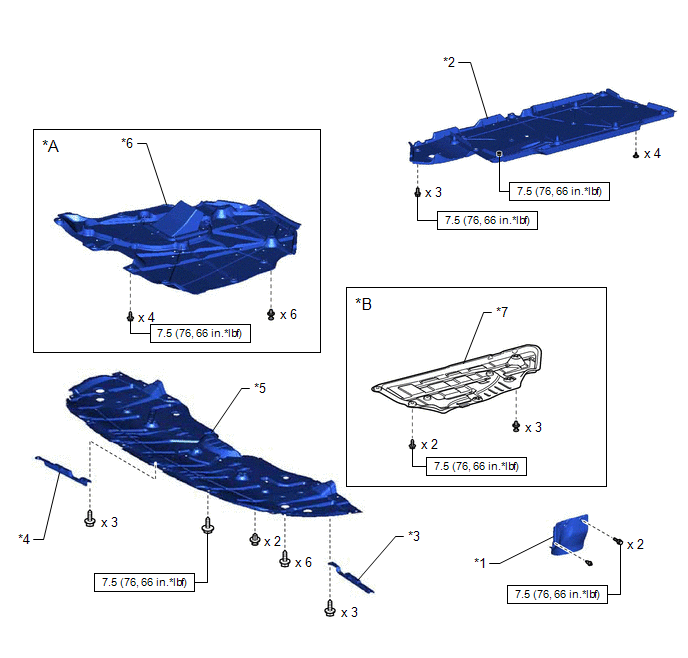

SCHEMA
|
*A | pour A25A-FKS |
*B | pour 2GR-FKS |
|
*1 | JOINT DE JOUE D'AILE AVANT GAUCHE |
*2 | REVETEMENT DE PLANCHER AVANT GAUCHE |
|
*3 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*4 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
|
*5 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*6 | ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 |
|
*7 | SABOT DE PROTECTION DU MOTEUR ARRIERE GAUCHE |
- | - |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |

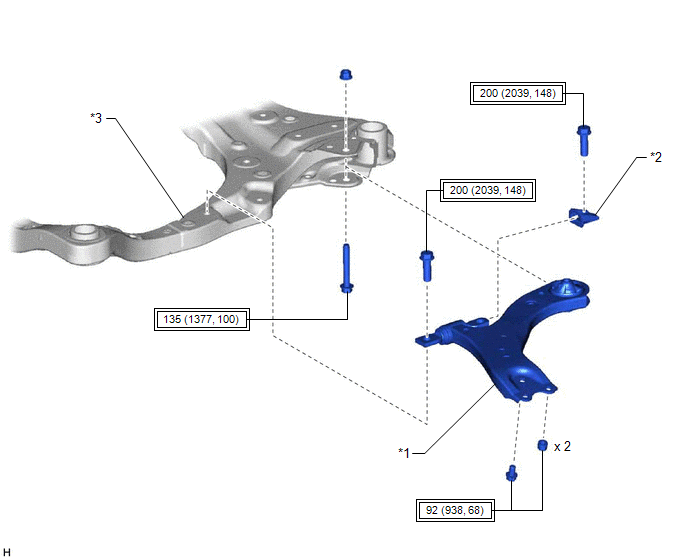

SCHEMA
|
*1 | SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1 |
*2 | BUTEE DE DOUILLE DE BRAS INFERIEUR AVANT |
|
*3 | ENSEMBLE DE CADRE AVANT |
- | - |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
- | - |
DeposeRelais
Verification Sur VehiculeVERIFICATION SUR VEHICULE PROCEDURE
1. VERIFIER LE RELAIS PRINCIPAL D'INJECTION ELECTRONIQUE DE CARBURANT N° 1 (RELAIS EFI-MAIN N° 1)
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: ...
Systeme De Diagnostic
SYSTEME DE DIAGNOSTIC DESCRIPTION (a) Les données du système de sonar de détection de distance intelligent et les codes de diagnostic (DTC) peuvent être relevés au moyen du connecteur de liaison de données 3 (DLC3) du véhicule. Si le système semble ne pas fonctionner correctement, rechercher ...
Circuit du signal de mise en sourdine entre l'amplificateur de l'élément stéréo et l'émetteur-récepteur télématique
DESCRIPTION Le DCM (émetteur-récepteur télématique) envoie un signal de mise en sourdine à l'ensemble d'amplificateur de l'élément stéréo.
L'ensemble d'amplificateur de l'élément stéréo contrôle le volume en fonction du signal de mise en sourdine transmis par le DCM (émetteur-récep ...
