Toyota Camry Manuel de réparation XV50 (2011–2019): Reparation
REPARATION
PROCEDURE
1. REPARER LE SIEGE DE LA SOUPAPE D'ADMISSION
REMARQUE:
- Lors de la réparation du siège de soupape d'admission, veiller à vérifier en permanence la largeur de siège de soupape et la position du siège de soupape.
- Relâcher la fraise graduellement pour obtenir une surface régulière au niveau du siège de soupape d'admission.

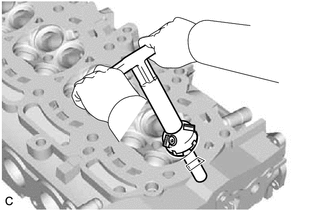

(a) A l'aide d'une fraise à 45°, rectifier le siège de soupape d'admission de sorte que sa largeur soit supérieure à la norme. |
|

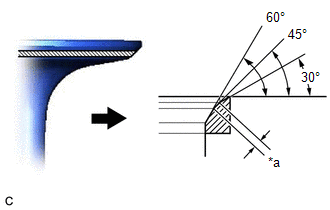

(b) A l'aide de fraises à 30° et à 60°, rectifier le siège de soupape d'admission de sorte que la soupape d'admission soit bien en contact avec toute la circonférence du siège de soupape d'admission. Le point de contact doit se trouver au centre du siège de soupape d'admission, et la largeur du siège de soupape d'admission doit se situer dans la plage spécifiée sur toute la circonférence du siège de soupape d'admission. Largeur standard: 1,0 à 1,4 mm (0,0394 à 0,0551 po) |
|
(c) Roder à la main la soupape d'admission et son siège avec de la pâte abrasive.
(d) Vérifier la position du siège de soupape d'admission.
2. REPARER LE SIEGE DE LA SOUPAPE D'ECHAPPEMENT
REMARQUE:
- Lors de la réparation du siège de soupape d'échappement, veiller à vérifier en permanence la largeur de siège de soupape et la position du siège de soupape.
- Relâcher la fraise graduellement pour obtenir une surface régulière au niveau du siège de soupape d'échappement.

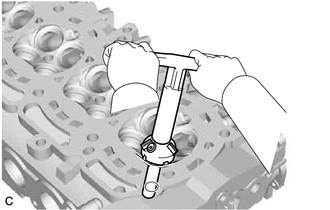

(a) A l'aide d'une fraise à 45°, rectifier le siège de soupape d'échappement de sorte que sa largeur soit supérieure à la valeur standard. |
|

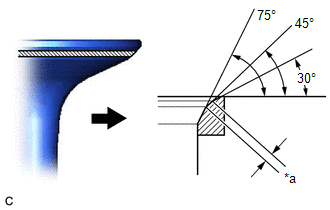

(b) A l'aide de fraises à 30° et à 75°, rectifier le siège de soupape d'échappement de sorte que la soupape d'échappement entre en contact avec toute la circonférence du siège de soupape d'échappement. Le point de contact doit se trouver au centre du siège de soupape d'échappement, et la largeur du siège de soupape d'échappement doit se situer dans la plage spécifiée sur toute la circonférence du siège de soupape d'échappement. Largeur standard: 1,3 à 1,7 mm (0,0512 à 0,0669 po) |
|
(c) Roder à la main la soupape d'échappement et son siège avec de la pâte abrasive.
(d) Vérifier la position du siège de soupape d'échappement.
Remontage
