DESCRIPTION
Ce DTC est enregistré si le dispositif de commande de caméra de télévision décide, suite à son autodiagnostic, qu'un problème de synchronisation se produit dans le signal d'image envoyé depuis l'ensemble de caméra de télévision côté passager au dispositif de commande de caméra de télévision.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | DTC émis par |
|---|---|---|---|---|
|
C1684 | Dysfonctionnement actuel de la caméra latérale |
Dysfonctionnement actuel de la caméra latérale |
| Dispositif de commande de caméra de télévision |

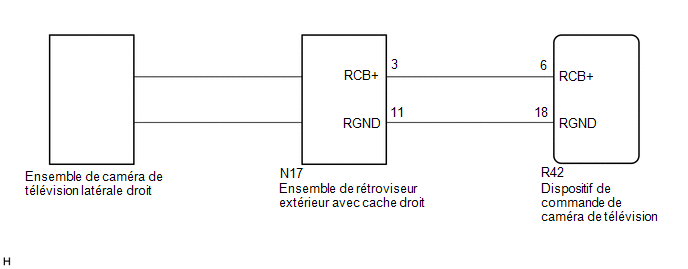

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
PROCEDURE
|
1. | VERIFIER SI DES DTC SONT EMIS |
(a) Supprimer les DTC.
Chassis > Panoramic View Monitor > Clear DTCs(b) Vérifier les DTC.
Chassis > Panoramic View Monitor > Trouble CodesOK:
Le DTC C1684 n'est pas émis.
| OK | | UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION - ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE DROIT) |
(a) Débrancher le connecteur R42 du dispositif de commande de caméra de télévision.
(b) Débrancher le connecteur N17 de l'ensemble de rétroviseur extérieur avec cache droit.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
R42-6 (RCB+) - N17-3 (RCB+) |
En permanence | En dessous de 1 Ω |
|
R42-18 (RGND) - N17-11 (RGND) |
En permanence | En dessous de 1 Ω |
|
R42-6 (RCB+) ou N17-3 (RCB+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
R42-18 (RGND) ou N17-11 (RGND) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 3. |
VERIFIER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (RCB+, RGND) |
| (a) Déposer le dispositif de commande de caméra de télévision en laissant le connecteur branché. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|

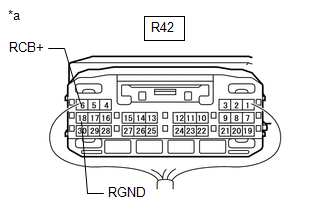

R42-18 (RGND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
R42-6 (RCB+) - R42-18 (RGND) |
Contacteur du moteur en position ON (ACC) |
5,5 à 7,05 V |
| MAL | | REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION |
|
| 4. |
REMPLACER L'ENSEMBLE DE CAMERA DE TELEVISION LATERAL DROIT |
(a) Remplacer l'ensemble de caméra de télévision latéral droit par un élément neuf ou fonctionnant normalement.
Cliquer ici
|
| 5. |
VERIFIER SI DES DTC SONT EMIS |
(a) Supprimer les DTC.
Chassis > Panoramic View Monitor > Clear DTCs(b) Vérifier les DTC.
Chassis > Panoramic View Monitor > Trouble CodesOK:
Le DTC C1684 n'est pas émis.
| OK | | FIN (L'ENSEMBLE DE CAMERA DE TELEVISION LATERAL DROIT EST DEFECTUEUX) |
| MAL | | REMPLACER L'ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE GAUCHE |
