VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE BARRE D'ACCOUPLEMENT GAUCHE
| (a) Serrer l'ensemble de barre d'accouplement gauche dans un étau entre des plaques d'aluminium. REMARQUE: Ne pas serrer l'étau excessivement. |
|
(b) Reposer l'écrou sur le goujon fileté.

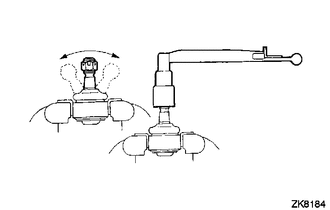

(c) Faire osciller le joint de rotule d'avant en arrière à 5 reprises.
(d) A l'aide d'une clé dynamométrique et d'un écrou, faire tourner le goujon fileté de manière continue au rythme de 2 à 4 secondes par tour, et vérifier le couple de rotation au 5ème tour.
Couple de rotation standard:
0,49 à 3,43 N*m (5 à 34 kgf*cm, 5 à 30 in*lbf)
CONSEIL:
Si le couple de rotation ne se trouve pas dans la plage spécifiée, remplacer l'ensemble de barre d'accouplement gauche par un élément neuf.
(e) Vérifier que le pare-poussière n'est pas fissuré et ne comporte pas de traces de graisse.
CONSEIL:
Si le pare-poussière est fissuré ou s'il y a de la graisse dessus, remplacer l'ensemble de barre d'accouplement gauche par un élément neuf.
2. VERIFIER L'ENSEMBLE DE BARRE D'ACCOUPLEMENT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
3. VERIFIER LA PRECONTRAINTE TOTALE
REMARQUE:
Vérifier la précontrainte totale dans un état sans charge en déposant les ensembles de barre d'accouplement droit et gauche et les soufflets de crémaillère de direction.

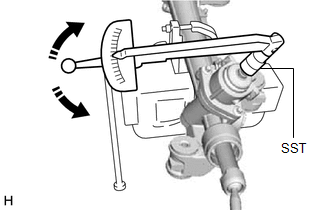

| (a) Reposer le SST sur l'axe de satellite et le faire tourner vers la gauche et vers la droite à 5 reprises minimum. SST: 09616-00011 |
|
(b) A l'aide d'une clé dynamométrique et du SST, faire tourner l'axe de satellite de manière continue au rythme d'un tour toutes les 4 à 6 secondes pour vérifier la précontrainte totale de l'ensemble de mécanisme de direction assistée à crémaillère.
Précontrainte standard:
1,5 à 3,05 N*m (16 à 31 kgf*cm, 14 à 26 in*lbf)
REMARQUE:
Vérifier la précontrainte totale autour de la position centrale de la crémaillère de direction.
CONSEIL:
Si la valeur de précontrainte totale ne se situe pas dans la plage prescrite, remplacer l'ensemble de mécanisme de direction assistée à crémaillère par un élément neuf.
