DEMONTAGE
PROCEDURE
1. DEPOSER L'AGRAFE DE SOUFFLET DE CREMAILLERE DE DIRECTION (pour côté gauche)
(a) A l'aide d'une pince, déposer l'agrafe du soufflet de protection de crémaillère de direction.
2. DEPOSER L'AGRAFE DE SOUFFLET DE CREMAILLERE DE DIRECTION (pour côté droit)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
3. DEPOSER L'ATTACHE DE SOUFFLET DE CREMAILLERE DE DIRECTION N° 2 (pour côté gauche)

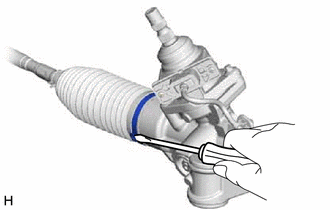

| (a) A l'aide d'un tournevis, déposer l'attache de soufflet de crémaillère de direction n° 2. REMARQUE: Veiller à ne pas endommager le soufflet de crémaillère de direction n° 2 |
|
4. DEPOSER L'ATTACHE DE SOUFFLET DE CREMAILLERE DE DIRECTION N° 2 (pour côté droit)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
5. DEPOSER LE SOUFFLET DE CREMAILLERE DE DIRECTION N° 2
(a) Déposer le soufflet de crémaillère de direction n° 2.
REMARQUE:
6. DEPOSER LE SOUFFLET DE CREMAILLERE DE DIRECTION N° 1
CONSEIL:
Procéder de la même manière que pour le soufflet de crémaillère de direction n° 2.
