DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose du sous-ensemble de débitmètre d'air massique, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Remplacement du sous-ensemble de débitmètre d'air massique |
Vérification après réparation |
|
|
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE DEBITMETRE D'AIR MASSIQUE

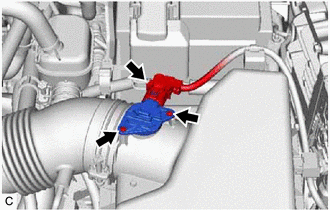

(a) Débrancher le connecteur du sous-ensemble de débitmètre d'air massique. |
|
(b) Déposer les 2 vis et le sous-ensemble de débitmètre d'air massique du sous-ensemble de bouchon d'épurateur d'air.
REMARQUE:
Si le sous-ensemble de débitmètre d'air massique a subi un choc ou une chute, le remplacer.
Repose
REPOSE PROCEDURE 1. REPOSER L'OEILLET DE CLAPET DE RETENUE
(a) Poser un oeillet de clapet de retenue neuf sur l'ensemble de servofrein.
2. REPOSER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE DEPRESSION (a) Reposer l'ensemble de contacteur de rappel de dépression sur l'ensemble de servofrein, comme in ...
Remontage
REMONTAGE PROCEDURE 1. REPOSER LE COUSSINET DE PORTE DE COMPARTIMENT A BAGAGES
(a) Engager les 8 griffes pour poser 2 nouveaux coussinets de porte de compartiment à bagages.
2. REPOSER L'ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION (pour côté gauche)
Cliquer ici ...
