Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

Toyota Camry Manuel de réparation XV50 (2011–2019) / Moteur, Système hybride / A25a-fks Commande Du Moteur / Debitmetre D'air Massique / Verification

VERIFICATION

PROCEDURE

1. VERIFIER LE SOUS-ENSEMBLE DE DEBITMETRE D'AIR MASSIQUE

(a) Vérifier visuellement si aucun corps étranger ne se trouve sur le capteur de température (thermistance) du sous-ensemble de débitmètre d'air massique, comme indiqué sur le schéma.

OK:

Il n'y a pas de corps étrangers.

Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de débitmètre d'air massique.

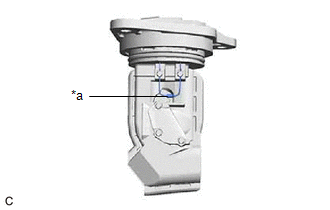

*a	Thermistance

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
4 (THA) - 2 (E2G)	-20°C (-4°F)	13,6 à 18,4 kΩ
	20°C (68°F)	2,21 à 2,69 kΩ
	60°C (140°F)	0,49 à 0,67 kΩ

Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de débitmètre d'air massique.

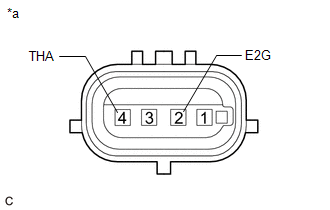

*a	Pièce constitutive sans faisceau de câbles branché (Sous-ensemble de débitmètre d'air massique)
