Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

PROCEDURE

1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION

REMARQUE:

Si le sous-ensemble de cache inférieur de colonne de direction n'est pas déposé dans l'ordre prescrit, les pièces peuvent se casser.

(a) Relâcher le levier de réglage d'inclinaison et de profondeur et étendre et abaisser complètement l'ensemble de colonne de direction.

(b) Verrouiller le levier de réglage d'inclinaison et de profondeur.

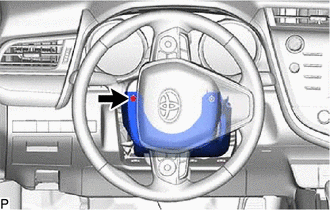

(c) Tourner l'ensemble de volant vers la gauche et déposer la vis.

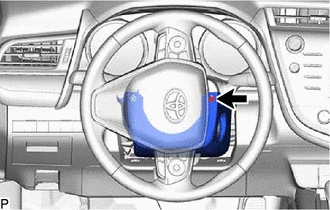

(d) Tourner l'ensemble de volant vers la droite et déposer la vis.

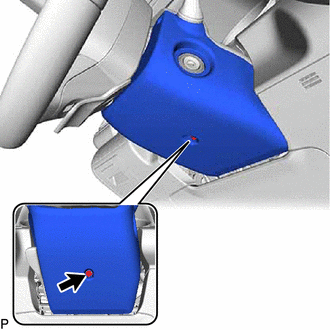

(e) Déposer la vis.

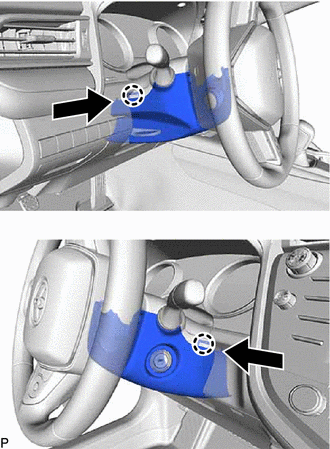

(f) Appuyer sur le sous-ensemble de cache inférieur de colonne de direction et libérer les 2 griffes comme indiqué sur le schéma.

Enfoncer

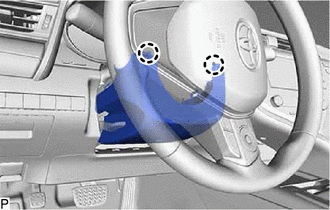

(g) Libérer les 2 griffes pour déposer le sous-ensemble de cache inférieur de colonne de direction.

2. DEPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION

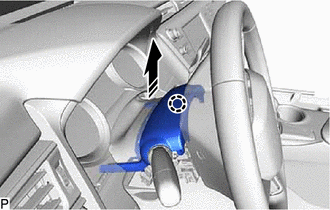

(a) Libérer la griffe pour déposer le cache de colonne de direction supérieur, comme indiqué sur le schéma.

Détacher dans ce sens

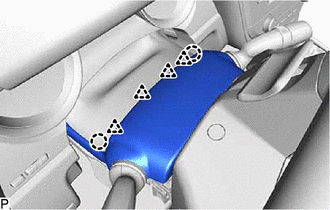

(b) Libérer les 2 griffes et les 4 agrafes pour déposer le cache supérieur de colonne de direction de l'ensemble de panneau de finition de combiné d'instruments.

3. DEPOSER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT

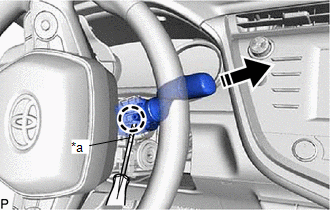

(a) A l'aide d'un tournevis, libérer la griffe et déposer l'ensemble de contacteur d'essuie-glace avant, comme indiqué sur le schéma.

*a

Ruban adhésif de protection

Déposer dans ce sens

REMARQUE:

Si une griffe est tirée de façon excessive, celle-ci risque de se casser.

CONSEIL:

Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
