Toyota Camry Manuel de réparation XV50 (2011–2019): Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Contacteur d'essuie-glace avant |
Branchement du tester |
Condition | Condition spécifiée | |
14 (MIST) - 5 (E) |
Position MIST | En dessous de 1 Ω | |
Position autre que MIST |
10 kΩ minimum | |
10 (W-OFF) - 5 (E) |
Position OFF | En dessous de 1 Ω | |
Position autre que OFF |
10 kΩ minimum | |
13 (+S) - 5 (E) | Position INT |
En dessous de 1 Ω | |
Position autre que INT |
10 kΩ minimum | |
11 (+1) - 5 (E) | Position LO |
En dessous de 1 Ω | |
Position autre que LO |
10 kΩ minimum | |
12 (+2) - 5 (E) | Position HI |
En dessous de 1 Ω | | Position autre que HI |
10 kΩ minimum | Contacteur de lave-glace avant |
Branchement du tester |
Condition | Condition spécifiée | |
15 (WF) - 5 (E) | Position ON |
En dessous de 1 Ω | | Position OFF |
10 kΩ minimum | Contacteur de réglage de délai intermittent |
Branchement du tester |
Condition | Condition spécifiée | |
4 (VR) - 5 (E) | Position P1 |
1 102 Ω à 1 218 Ω | |
Position P2 | 570 Ω à 630 Ω | |
Position P3 | 256,5 Ω à 283,5 Ω | |
Position P4 | En dessous de 1 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'essuie-glace avant. |
|
|

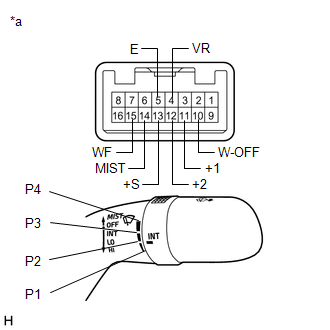

*a | Pièce constitutive sans faisceau de câbles branché
(ensemble de contacteur d'essuie-glace avant) | | |
DEPOSE PROCEDURE 1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION
REMARQUE: Si le sous-ensemble de cache inférieur de colonne de direction n'est pas déposé dans l'ordre prescrit, les pièces peuvent se casser.
(a) Relâch ...
REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT
(a) Engager la griffe comme indiqué sur le schéma pour reposer l'ensemble de contacteur d'essuie-glace avant.
Poser dans ce sens 2. REPOSER LE CACHE SUP ...
