Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

PROCEDURE

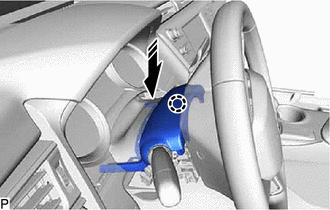

1. REPOSER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT

(a) Engager la griffe comme indiqué sur le schéma pour reposer l'ensemble de contacteur d'essuie-glace avant.

Poser dans ce sens

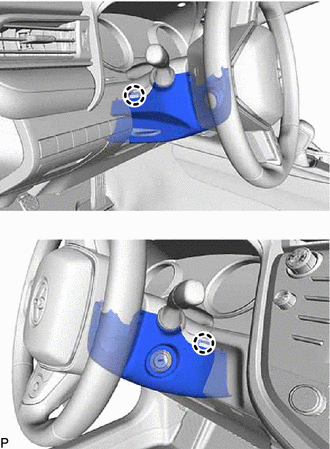

2. REPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION

(a) Engager la griffe pour reposer le cache de colonne de direction supérieur, comme indiqué sur le schéma.

Poser dans ce sens

(b) Engager les 4 agrafes et les 2 griffes pour brancher l'ensemble de panneau de finition de combiné d'instruments.

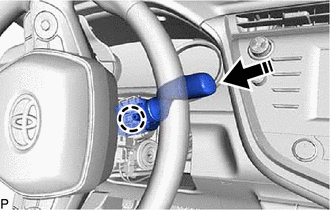

3. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION

REMARQUE:

Si le sous-ensemble de cache inférieur de colonne de direction est reposé dans un ordre incorrect, les pièces peuvent se casser.

(a) Engager les 2 griffes.

(b) Engager les 2 griffes.

(c) Reposer la vis.

(d) Tourner l'ensemble de volant vers la gauche et reposer la vis.

(e) Faire tourner l'ensemble de volant vers la droite et reposer le sous-ensemble de cache inférieur de colonne de direction à l'aide de la vis.

Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Contacteur d'essuie-glace avant ...
