REPOSE
PROCEDURE
1. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE
2. REPOSER L'ENSEMBLE DE COLONNE DE DIRECTION
REMARQUE:
S'assurer que le faisceau de câbles n'est pas en contact avec l'ensemble de colonne de direction.

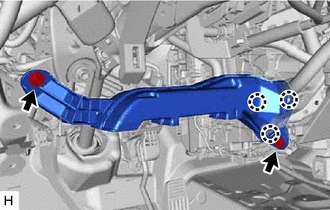

(a) Reposer l'ensemble de colonne de direction à l'aide du boulon et des 2 écrous.
Torque:
36 N·m {367 kgf·cm, 27 ft·lbf}
REMARQUE:
Serrer les écrous et vérifier à nouveau l'opération d'inclinaison.
(b) Raccorder chaque connecteur et engager chaque attache de faisceau de câbles sur l'ensemble de colonne de direction.
3. REPOSER L'ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION

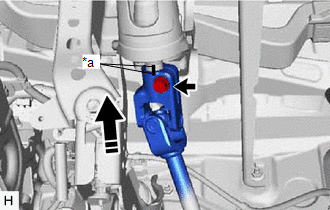

| (a) Aligner les repères d'alignement sur l'ensemble d'arbre intermédiaire de direction et sur l'ensemble de colonne de direction. |
|
(b) Poser l'ensemble d'arbre intermédiaire de direction sur l'ensemble de colonne de direction.
(c) Reposer le boulon.
Torque:
35 N·m {357 kgf·cm, 26 ft·lbf}
| (d) Serrer l'attache. |
|
4. REPOSER LE CACHE D'ORIFICE DE COLONNE DE DIRECTION

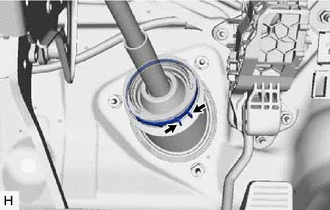

(a) Reposer le cache d'orifice de colonne de direction à l'aide des 2 agrafes.
(b) Reposer l'agrafe.
(c) Remettre la moquette.
5. BRANCHER L'ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION
Cliquer ici
6. REPOSER LA ROUE AVANT GAUCHE
Cliquer ici
7. REPOSER LA CONDUITE D'AIR N° 1
| (a) Engager les 3 griffes pour reposer la conduite d'air n° 1 neuve. |
|
(b) Reposer les 2 boulons.
Torque:
9,8 N·m {100 kgf·cm, 87 in·lbf}
8. REPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
9. REPOSER L'ENSEMBLE DE CONTACTEUR DES CLIGNOTANTS AVEC SOUS-ENSEMBLE DE CABLE EN SPIRALE
REMARQUE:

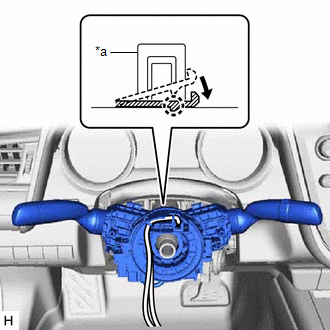

| (a) A l'aide d'une pince, étirer l'attache. |
|
(b) Tout en maintenant l'attache étirée, reposer l'ensemble de contacteur des clignotants et le sous-ensemble de câble en spirale sur l'ensemble de colonne de direction et engager la griffe.
(c) Remettre l'attache dans sa position d'origine.
(d) Brancher les connecteurs sur l'ensemble de contacteur des clignotants et le sous-ensemble de câble en spirale.
10. REPOSER LA BOBINE DE CLE A TRANSPONDEUR (sans système de clé intelligente)

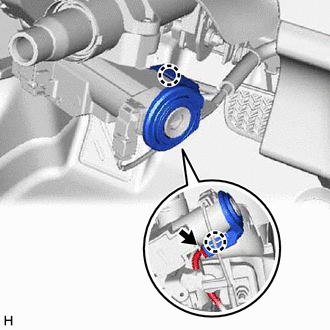

| (a) Engager les 2 griffes pour reposer la bobine de clé à transpondeur. |
|
(b) Brancher le connecteur.
11. REPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION

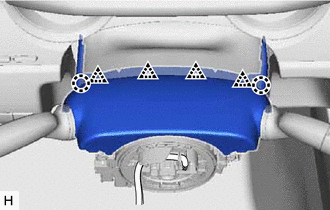

| (a) Engager les 2 griffes et les 4 agrafes pour brancher le cache supérieur de colonne de direction. |
|

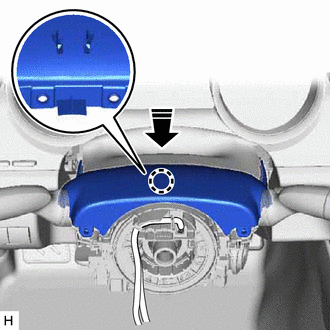

(b) Engager la griffe pour reposer le cache supérieur de colonne de direction.
|
Poser dans ce sens |
12. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION

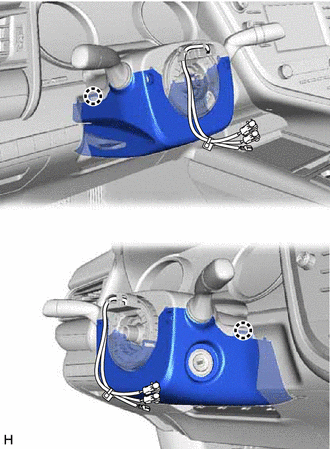

| (a) Engager les 2 griffes pour reposer le sous-ensemble de cache inférieur de colonne de direction. |
|

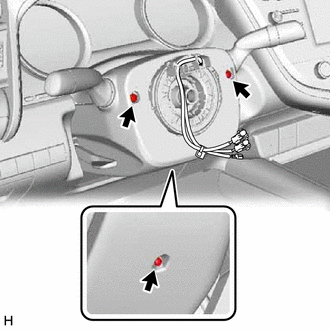

| (b) Reposer les 3 vis. |
|
13. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE
14. VERIFIER ET REGLER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR
Cliquer ici
15. REPOSER L'ENSEMBLE DE VOLANT
Cliquer ici
16. VERIFIER LE CENTRAGE DU VOLANT
17. REPOSER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE
Cliquer ici
18. PROCEDER A L'INITIALISATION ET AU CALIBRAGE
|
avec système de moniteur d'aide au stationnement |
pour l'initialisation: Cliquer ici
pour le calibrage: Cliquer ici
|
|
avec système de moniteur de rétroviseur panoramique |
pour l'initialisation: pour le calibrage: |
|
Avec système de sonar de détection de distance intelligent |
|
|
avec système de clé intelligente |
|
