REMONTAGE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR DE DEMARREUR OU D'ALLUMAGE (sans système de clé intelligente)
(a) Engager les 2 griffes pour reposer l'ensemble de contacteur d'allumage ou de démarreur sur l'ensemble de support supérieur de colonne de direction.

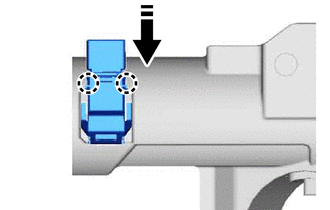

2. REPOSER L'ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE (sans système de clé intelligente)
| (a) Engager les 2 griffes pour reposer l'ensemble de contacteur d'avertissement de déverrouillage sur l'ensemble de support supérieur de colonne de direction. CONSEIL: Faire glisser l'ensemble de contacteur d'avertissement de déverrouillage dans le sens de la flèche, comme indiqué sur le schéma, pour le reposer. |
|

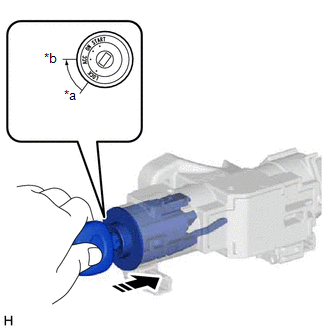

3. REPOSER L'ENSEMBLE DE BARILLET DE VERROUILLAGE DE CONTACTEUR D'ALLUMAGE (sans système de clé intelligente)
| (a) Mettre le contacteur d'allumage en position ACC. |
|
(b) Reposer l'ensemble de barillet de verrouillage de contacteur d'allumage sur l'ensemble de support supérieur de colonne de direction.
(c) S'assurer que l'ensemble de barillet de verrouillage de contacteur d'allumage est correctement installé sur l'ensemble de support supérieur de colonne de direction.
4. REPOSER L'ENSEMBLE DE SUPPORT SUPERIEUR DE COLONNE DE DIRECTION AVEC CONTACTEUR (sans système de clé intelligente)
(a) Serrer l'ensemble de colonne de direction dans un étau entre des plaques d'aluminium.
REMARQUE:
Ne pas serrer l'étau excessivement.

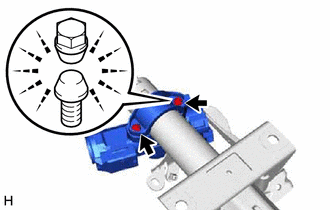

(b) Poser provisoirement l'ensemble de support supérieur de colonne de direction avec contacteur et l'attache supérieure de colonne de direction avec 2 nouveaux boulons de réglage de verrouillage de direction.
| (c) Serrer les 2 boulons de réglage de verrouillage de direction jusqu'à ce que la tête cède. |
|
5. REPOSER L'ENSEMBLE D'ACTIONNEUR DE VERROUILLAGE DE DIRECTION (avec système de clé intelligente)
REMARQUE:
En cas de remplacement de l'ensemble d'actionneur de verrouillage de direction, effectuer l'enregistrement.
Cliquer ici
CONSEIL:
Procéder de la même manière que pour l'ensemble de support supérieur de colonne de direction avec contacteur (sans système de clé intelligente).
