DESCRIPTION
Ce DTC est enregistré lorsque le capteur de moniteur d'angle mort gauche détecte la présence d'un court-circuit à la masse dans l'indicateur de rétroviseur extérieur gauche.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
|---|---|---|---|
|
C1AB3 | Court-circuit en GND dans l'indicateur de rétroviseur extérieur (auxiliaire) | Les deux conditions suivantes se vérifient:
|
|

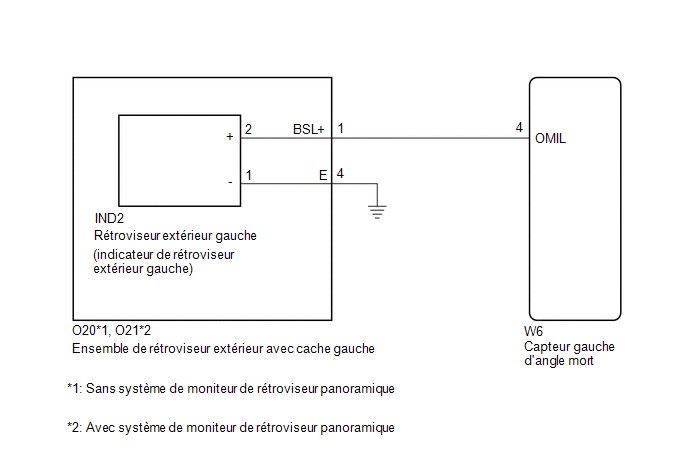

SCHEMA DE CABLAGE
.png)
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Lors de la vérification des DTC, veiller à ce que le système de contrôle d'angle mort soit en position ON.
PROCEDURE
| 1. |
VERIFIER DTC |
(a) Mettre le contacteur du moteur en position OFF.
(b) Mettre le contacteur du moteur en position ON (IG).
(c) Vérifier si d'autres DTC sont émis et vérifier si le même DTC est à nouveau émis.
Body Electrical > Blind Spot Monitor Slave > Trouble CodesOK:
Aucun DTC n'est émis.
| OK | .gif) |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE - ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE GAUCHE) |
(a) Débrancher le connecteur W6 du capteur gauche d'angle mort.
(b) Débrancher le connecteur O20*1 ou O21*2 de l'ensemble de rétroviseur extérieur avec cache gauche.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
W6-4 (OMIL) ou O20-1 (BSL+) - Masse de carrosserie*1 |
En permanence | 10 kΩ minimum |
|
W6-4 (OMIL) ou O21-1 (BSL+) - Masse de carrosserie*2 |
En permanence | 10 kΩ minimum |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 3. |
VERIFIER L'ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE GAUCHE |
(a) Débrancher le connecteur IND2 de rétroviseur extérieur gauche.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
O20-1 (BSL+) ou IND2-2 (+) - Masse de carrosserie*1 |
En permanence | 10 kΩ minimum |
|
O21-1 (BSL+) ou IND2-2 (+) - Masse de carrosserie*2 |
En permanence | 10 kΩ minimum |
| MAL | | REMPLACER L'ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE GAUCHE |
|
| 4. |
VERIFIER LE RETROVISEUR EXTERIEUR GAUCHE |
(a) Déposer l'ensemble de rétroviseur extérieur gauche.
Cliquer ici
.gif)
(b) Vérifier le témoin du rétroviseur extérieur gauche sur le rétroviseur extérieur gauche.
Cliquer ici
| OK | | REMPLACER LE CAPTEUR GAUCHE D'ANGLE MORT |
| MAL | | REMPLACER LE RETROVISEUR EXTERIEUR GAUCHE |
