DEPOSE
PROCEDURE
1. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE
Cliquer ici
3. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE
Cliquer ici
4. DEPOSER LE PANNEAU LATERAL GAUCHE DE TABLEAU DE BORD
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
6. DEPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 2
Cliquer ici
7. DEBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
Cliquer ici
8. DEPOSER LE SOUS-ENSEMBLE DE TABLEAU DE BORD N° 1
Cliquer ici
9. DEPOSER L'ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COMPARTIMENT A BAGAGES

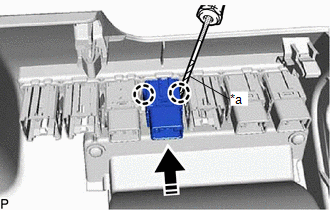

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes et déposer l'ensemble de contacteur d'ouverture de porte de compartiment à bagages, comme indiqué sur le schéma.
|
*a | Ruban adhésif de protection |
|
Déposer dans ce sens |
Pieces Constitutives
VerificationMoulure De Panneau De Bas De Caisse
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 CACHE D'EXTREMITE DE MOULURE DE PANNEAU DE BAS DE CAISSE AVANT
*2 MOULURE DE PANNEAU DE BAS DE CAISSE
*3 OEILLET
*4 AGRAFE
● Pièce non réutilisable
- - DeposeDEPOSE MESURE DE PRECAUTION ...
Circuit d'alimentation électrique ECU
DESCRIPTION Ce circuit fournit l'alimentation électrique nécessaire à l'ensemble de capteur radar à ondes millimétriques lorsque le contacteur d'allumage est en position ON. SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: Vérifier les fusibles pour les circuits liés ...
Mesures De Precaution
MESURES DE PRECAUTION MESURES DE PRECAUTION RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE: Lors du débranchement du câble de la borne négative (-) de la batterie, initialiser les systèmes suivants une fois le câble rebranché.
Nom du système Cf. pro ...
