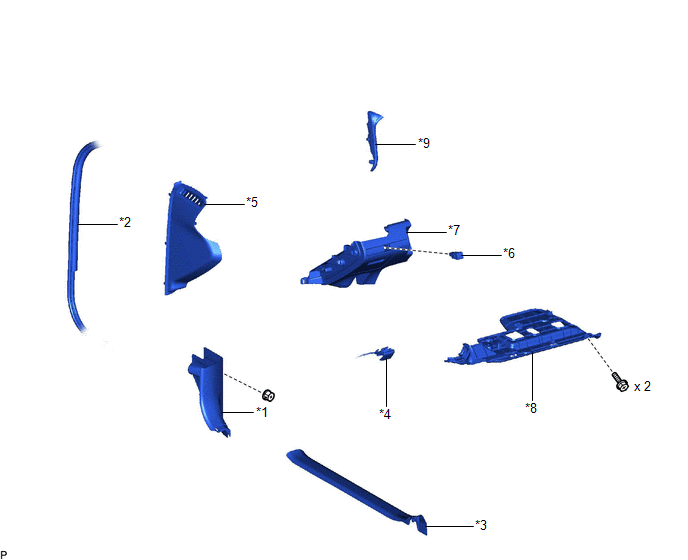

PIECES CONSTITUTIVES
SCHEMA
|
*1 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE |
|
*3 | PLAQUE DE SEUIL DE PORTE AVANT GAUCHE |
*4 | SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT |
|
*5 | PANNEAU LATERAL GAUCHE DE TABLEAU DE BORD |
*6 | ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COMPARTIMENT A BAGAGES |
|
*7 | SOUS-ENSEMBLE DE TABLEAU DE BORD N° 1 |
*8 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
|
*9 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 2 |
- | - |
DeposeDescription Du Systeme
DESCRIPTION DU SYSTEME GENERALITES (a) Ce système possède un ensemble de caméra de télévision arrière monté sur la porte de compartiment à bagages pour afficher une image de la zone se trouvant derrière le véhicule sur l'écran multifonction. L'affichage multifonction affiche également un ...
Circuit du signal de vitesse du véhicule entre l'ECU de navigation et le combiné d'instruments
DESCRIPTION L'ECU de navigation reçoit le signal de vitesse du véhicule transmis par l'ensemble de combiné d'instruments.
CONSEIL:
Une tension de 12 V ou 5 V est émise de chaque ECU vers l'ensemble de combiné d'instruments. Le signal est modifié en signal d'impulsion par le transistor si ...
Schema Du Systeme
SCHEMA DU SYSTEME
Tableau de communication
ECU d'émission (Emetteur)
ECU de réception Signal
Méthode de communication
Ensemble de capteur d'airbag
ECU de détection d'occupant
Signal de détection de collision
...
