VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COMPARTIMENT A BAGAGES

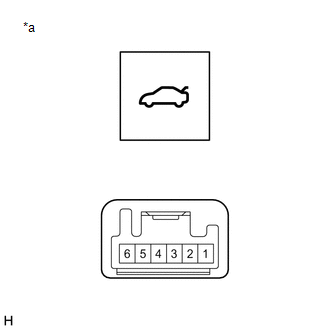

| (a) Vérifier le contacteur. (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'ouverture de porte de compartiment à bagages. |
|
(b) Vérifier l'éclairage du contacteur.
(1) Appliquer la tension de la batterie au connecteur de contacteur et s'assurer que l'ensemble de contacteur d'ouverture de porte de compartiment à bagages s'allume.
OK:
|
Branchement de la batterie |
Condition spécifiée |
|---|---|
|
Batterie positive (+) → Borne 6 Batterie négative (-) → Borne 1 |
L'éclairage fonctionne. |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'ouverture de porte de compartiment à bagages.
