DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose du logement de contacteur au volant sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*1: avec système de moniteur d'aide au stationnement
*2: avec système de moniteur de rétroviseur panoramique *3: Avec système de sonar de détection de distance intelligent *4: Lors de l'apprentissage à l'aide du Techstream. Cliquer ici
| |||
|
Dépose/repose du sous-ensemble de câble en spirale avec capteur*1 |
| Système de moniteur d'aide au stationnement |
|
|
Dépose/repose du sous-ensemble de câble en spirale avec capteur*2 |
Angle mort de braquage (initialiser le système de contrôle de vision panoramique) |
Système de moniteur de rétroviseur panoramique |
|
|
Dépose/repose du sous-ensemble de câble en spirale avec capteur*3 |
Point mort d'angle de braquage (initialiser le système de sonar de détection de distance intelligent) |
|
|
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent*4 | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
.png)
Cliquer ici
.gif)
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR
Cliquer ici
2. DEPOSER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT
Cliquer ici
3. DEPOSER LE CONTACTEUR DES CLIGNOTANTS
Cliquer ici
4. DEPOSER LE LOGEMENT DE CONTACTEUR AU VOLANT

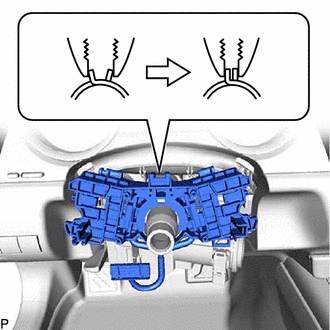

| (a) A l'aide d'une pince, écarter l'attache comme indiqué sur le schéma. |
|

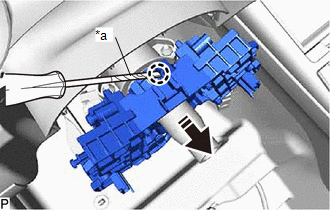

(b) Tout en maintenant l'attache écartée à l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe et déposer le logement de contacteur au volant, comme indiqué sur le schéma.
|
*a | Ruban adhésif de protection |
.png) |
Déposer dans ce sens |
