VERIFICATION
PROCEDURE
1. VERIFIER LE LOGEMENT DE CONTACTEUR AU VOLANT
|

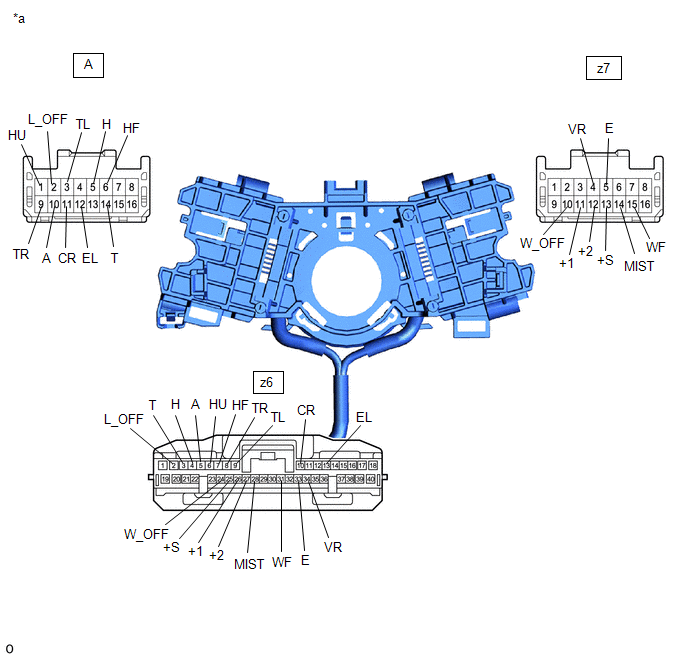

*a | Pièce constitutive sans faisceau de câbles branché (logement de contacteur au volant) |
- | - |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Circuit du contacteur d'éclairage|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
A-2 (L_OFF) - z6-2 (L_OFF) |
En permanence | En dessous de 1 Ω |
|
A-14 (T) - z6-3 (T) | En permanence |
En dessous de 1 Ω |
|
A-5 (H) - z6-4 (H) | En permanence |
En dessous de 1 Ω |
|
A-10 (A) - z6-5 (A) | En permanence |
En dessous de 1 Ω |
|
A-1 (HU) - z6-6 (HU) |
En permanence | En dessous de 1 Ω |
|
A-6 (HF) - z6-7 (HF) |
En permanence | En dessous de 1 Ω |
|
A-9 (TR) - z6-8 (TR) |
En permanence | En dessous de 1 Ω |
|
A-3 (TL) - z6-9 (TL) |
En permanence | En dessous de 1 Ω |
|
A-11 (CR) - z6-10 (CR) |
En permanence | En dessous de 1 Ω |
|
A-12 (EL) - z6-13 (EL) |
En permanence | En dessous de 1 Ω |
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
z7-10 (W_OFF) - z6-24 (W_OFF) |
En permanence | En dessous de 1 Ω |
|
z7-13 (+S) - z6-25 (+S) |
En permanence | En dessous de 1 Ω |
|
z7-11 (+1) - z6-26 (+1) |
En permanence | En dessous de 1 Ω |
|
z7-12 (+2) - z6-27 (+2) |
En permanence | En dessous de 1 Ω |
|
z7-14 (MIST) - z6-28 (MIST) |
En permanence | En dessous de 1 Ω |
|
z7-15 (WF) - z6-31 (WF) |
En permanence | En dessous de 1 Ω |
|
z7-5 (E) - z6-33 (E) |
En permanence | En dessous de 1 Ω |
|
z7-4 (VR) - z6-34 (VR) |
En permanence | En dessous de 1 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer le logement de contacteur au volant.
