Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

PROCEDURE

1. REPOSER LE LOGEMENT DE CONTACTEUR AU VOLANT

(a) En cas de réutilisation du logement de contacteur au volant:

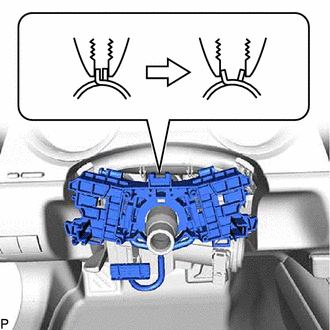

(1) A l'aide d'une pince, écarter l'attache et poser provisoirement le logement de contacteur au volant, comme indiqué sur le schéma.

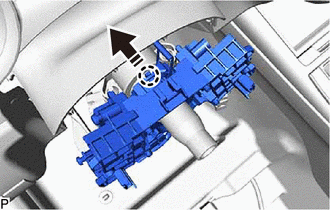

(2) Tout en maintenant l'attache écartée, engager la griffe comme indiqué sur le schéma.

Poser dans ce sens

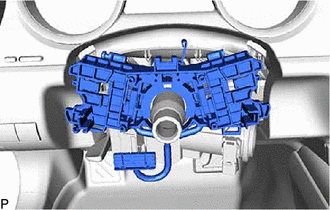

(3) Relâcher l'attache pour reposer le logement de contacteur au volant, comme indiqué sur le schéma.

(b) En cas de pose d'un logement de contacteur au volant neuf:

(1) Poser provisoirement le logement de contacteur au volant.

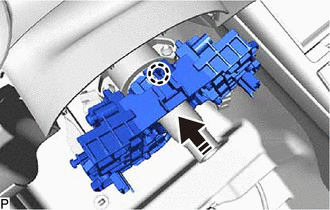

(2) Engager la griffe comme indiqué sur le schéma.

Poser dans ce sens

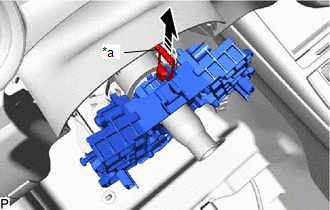

(3) Déposer la goupille pour reposer le logement de contacteur au volant, comme indiqué sur le schéma.

*a

Goupille

Déposer dans ce sens

2. REPOSER LE CONTACTEUR DES CLIGNOTANTS

Cliquer ici

3. REPOSER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT

Cliquer ici

4. REPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR

Cliquer ici
