Toyota Camry Manuel de réparation XV50 (2011–2019): Relais

Verification Sur Vehicule

VERIFICATION SUR VEHICULE

PROCEDURE

1. VERIFIER LE RELAIS H-LP LH

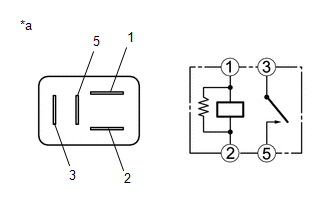

*a

Pièce constitutive sans faisceau de câbles branché

(relais H-LP gauche)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3 - 5

La tension n'est pas appliquée entre les bornes 1 et 2

10 kΩ minimum

3 - 5

La tension est appliquée entre les bornes 1 et 2

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le relais H-LP gauche.

2. VERIFIER LE RELAIS H-LP DROIT

*a

Pièce constitutive sans faisceau de câbles branché

(Relais H-LP DROIT)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3 - 5

La tension n'est pas appliquée entre les bornes 1 et 2

10 kΩ minimum

3 - 5

La tension est appliquée entre les bornes 1 et 2

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le relais H-LP DROIT.

3. VERIFIER LE RELAIS DIM

*a

Pièce constitutive sans faisceau de câbles branché

(relais DIM)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3 - 5

La tension n'est pas appliquée entre les bornes 1 et 2

10 kΩ minimum

3 - 5

La tension est appliquée entre les bornes 1 et 2

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le relais DIM.

4. VERIFIER LE RELAIS DRL (pour clignotant de type à LED)

*a

Pièce constitutive sans faisceau de câbles branché

(relais DRL)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3 - 5

La tension n'est pas appliquée entre les bornes 1 et 2

10 kΩ minimum

3 - 5

La tension est appliquée entre les bornes 1 et 2

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le relais DRL.
