EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|

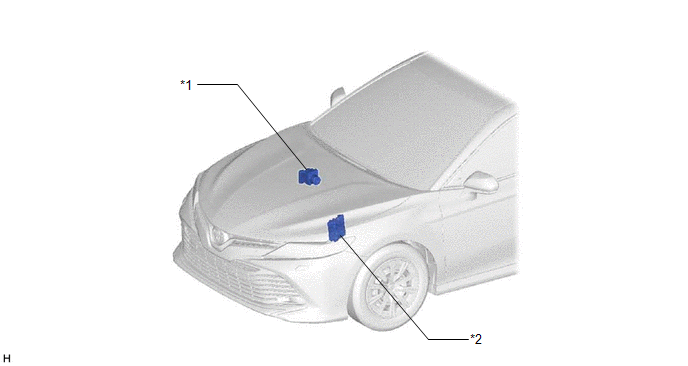

*1 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE |
*2 | ECM |
SCHEMA
|
*A | pour affichage 7 pouce |
*B | pour affichage 8 pouce |
|

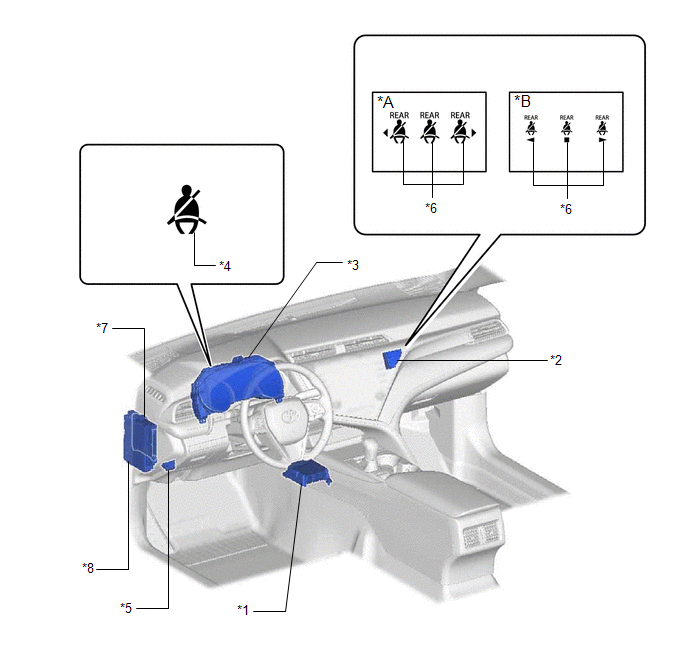

*1 | ENSEMBLE DE CAPTEUR D'AIRBAG | *2 |
ENSEMBLE D'INDICATEUR LUMINEUX |
|
*3 | ENSEMBLE DE COMBINE D'INSTRUMENTS - SIGNAL SONORE DE RAPPEL DE CEINTURE DE SECURITE |
*4 | TEMOIN DE RAPPEL DE CEINTURE DE SECURITE |
|
*5 | DLC3 |
*6 | TEMOIN DE RAPPEL DE CEINTURE DE SECURITE ARRIERE |
|
*7 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*8 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-IG1 N° 4 |
SCHEMA
|

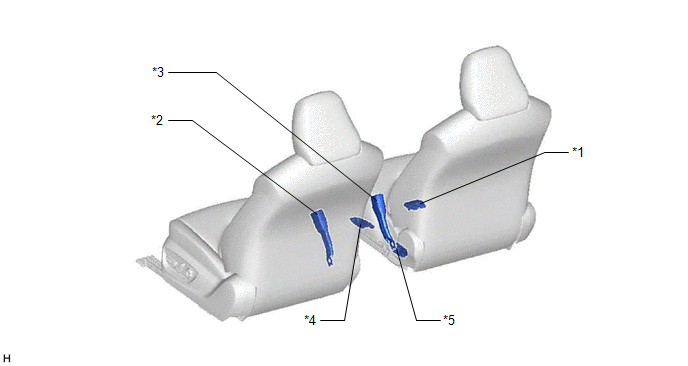

*1 | ECU DE DETECTION D'OCCUPANT | *2 |
ENSEMBLE INTERIEUR DE SANGLE DE CEINTURE DE SECURITE DE SIEGE AVANT GAUCHE |
| *3 |
ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROITE |
*4 | CAPTEUR DE CLASSIFICATION D'OCCUPANT AVANT GAUCHE |
|
*5 | CAPTEUR DE CLASSIFICATION D'OCCUPANT ARRIERE GAUCHE |
- | - |
SCHEMA
|

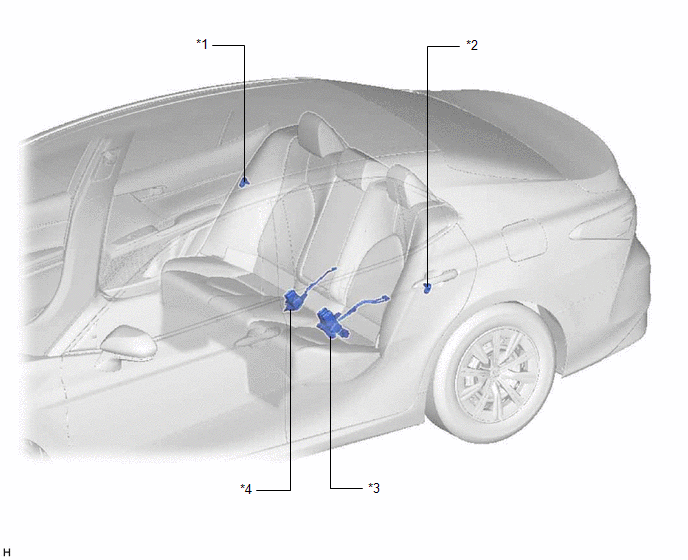

*1 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (DROITE) |
*2 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (GAUCHE) |
|
*3 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE AVEC CEINTURE CENTRALE GAUCHE |
*4 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE AVEC CEINTURE CENTRALE |
Mesures De Precaution
Schema Du SystemeAirbags SRS
Les airbags SRS se déploient lorsque le véhicule subit certains types
de chocs violents susceptibles de blesser gravement les occupants. Ils
opèrent conjointement aux ceintures de sécurité afin de contribuer Ã
réduire le risque de blessures graves, voire mortelles.
Airbags frontaux SRS
...
Faible débit dans l'orifice de référence de détection de fuite du système de recyclage des vapeurs de carburant (P043E00,P043F00,P24007E,P24007F,P24187E)
RESUME DES DTC
N° de DTC Objet de la détection
Condition de détection du DTC
Organe incriminé MIL
Mémoire Remarque
P043E00 Faible débit dans l'orifice de référence de détection de fuite du système de recyclage des vapeurs de carburant
Orifice de r ...
Contacteur D'allumage
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE CONTACTEUR D'ALLUMAGE OU DE DEMARREUR
*2 SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION DeposeDEPOSE PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION
Cliquer ici
2 ...
