Toyota Camry et,
Toyota Partner.
Toyota Camry et,

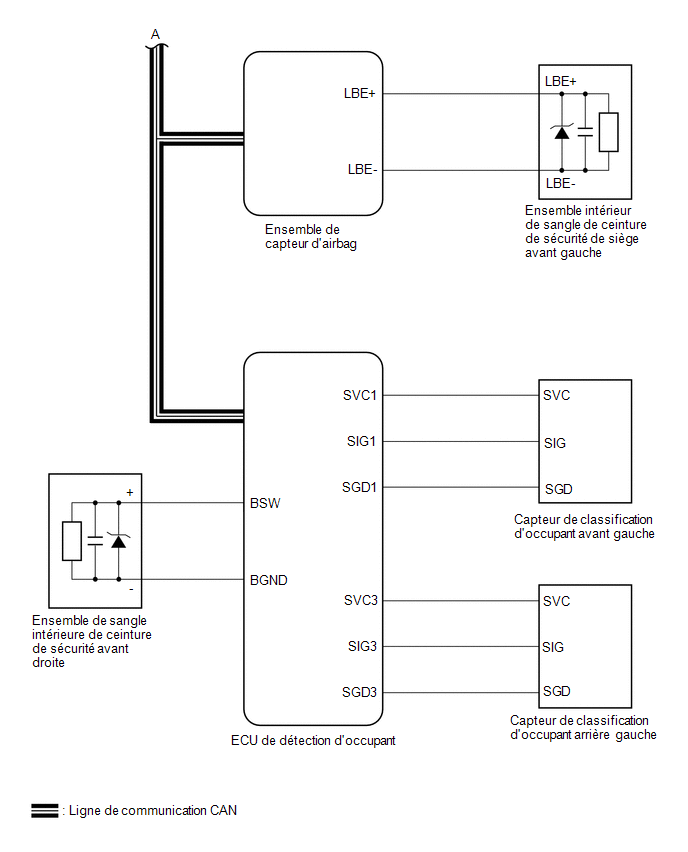

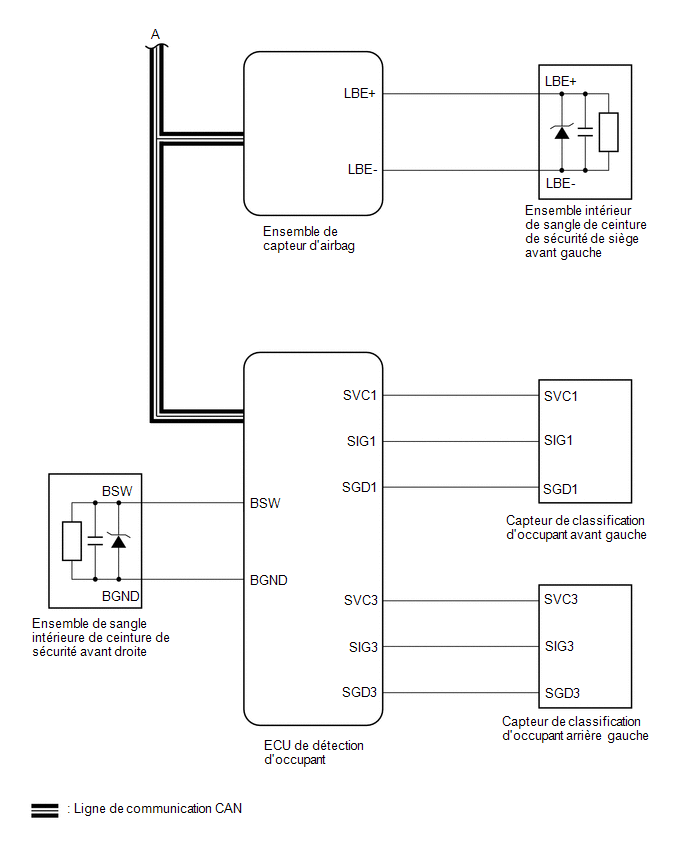

SCHEMA DU SYSTEME
RAPPEL DE CEINTURE DE SECURITE AVANT
fabrication TMC:
fabrication TMMK:
Tableau de communication |
Emetteur | Récepteur |
Signal | Méthode de communication |
|---|---|---|---|
| Ensemble de capteur d'airbag | Ensemble de combiné d'instruments |
| CAN |
|
ECU de contrôle de dérapage (ensemble d'actionneur de frein) |
Ensemble de combiné d'instruments | Vitesse du véhicule | |
| ECM |
Ensemble de combiné d'instruments | Rapport engagé | |
| ECU de détection d'occupant | Ensemble de capteur d'airbag |
|

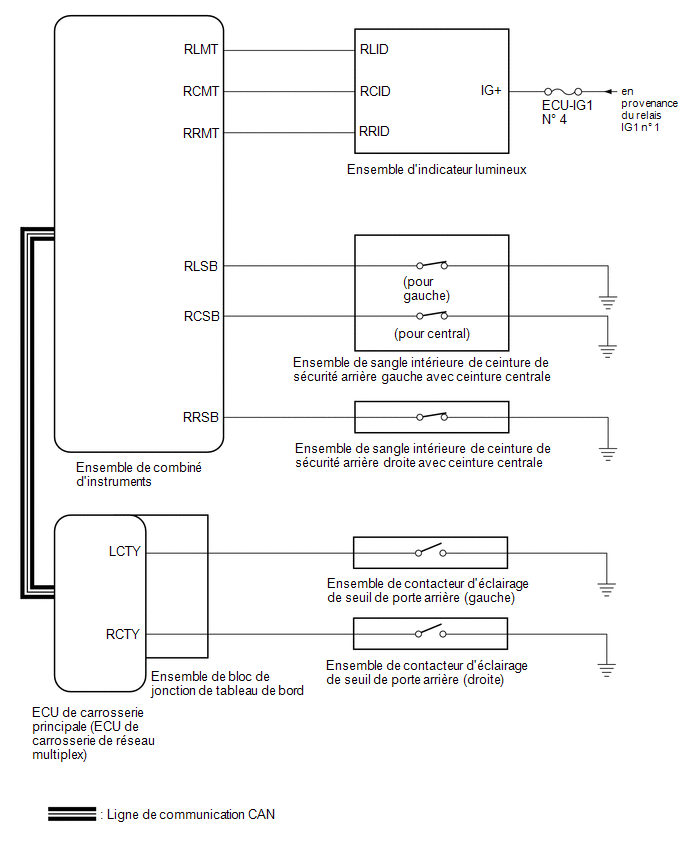

RAPPEL DE CEINTURE DE SECURITE ARRIERE
Tableau de
communication |
Emetteur | Récepteur |
Signal | Méthode de communication |
|---|---|---|---|
| ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
Ensemble de combiné d'instruments |
Signal du contacteur d'éclairage de seuil de porte arrière (gauche/droite) | CAN |
Emplacement Des Pieces Constitutives
Description Du SystemeVerification Sur Vehicule
VERIFICATION SUR VEHICULE PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT
Cliquer ici 2. DEPOSER LE SOUS-ENSEMBLE DE RENFORT SUPERIEUR CENTRAL DE SUSPENSION AVANT
Cliquer ici 3. VERIFICATION DU FONCTIONNEMENT
(a) Faire coulisser l'agrafe et débrancher l ...
Flexible De Frein Arriere (sans Système De Frein De Stationnement électrique)
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 FLEXIBLE ARRIERE
*2 JOINT D'ETANCHEITE
*3 BOULON-RACCORD
- -
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf ...
Le témoin de frein reste allumé

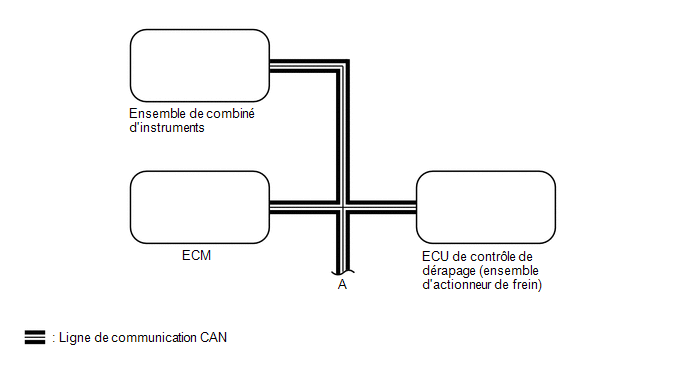

DESCRIPTION L'ECU de contrôle de dérapage (ensemble d'actionneur de frein) est branché sur le combiné d'instruments via la communication CAN.
Le témoin du système de freinage (témoin rouge) reste allumé lorsque l'une des conditions suivantes est détectée:
Le connecteur de l'ECU de c ...
