Pieces Constitutives
PIECES CONSTITUTIVES

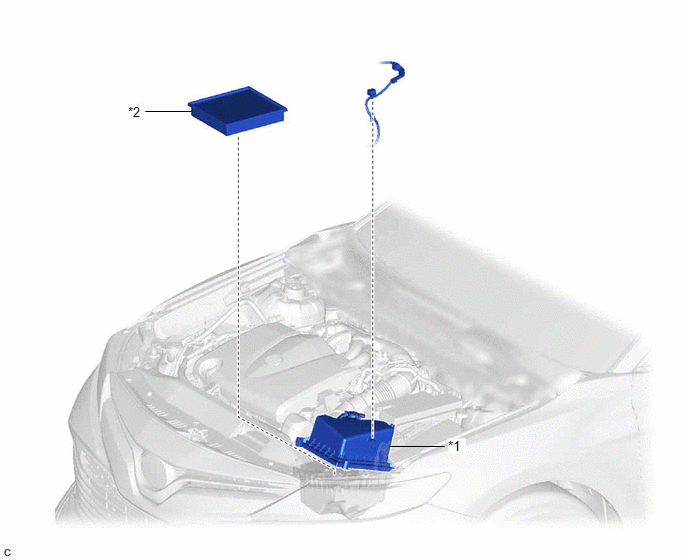

SCHEMA
*1 | SOUS-ENSEMBLE DE COUVERCLE D'EPURATEUR D'AIR |
*2 | SOUS-ENSEMBLE D'ELEMENT DE FILTRE D'EPURATEUR D'AIR |
Depose
DEPOSE
PROCEDURE
1. DETACHER LE SOUS-ENSEMBLE DE BOUCHON D'EPURATEUR D'AIR

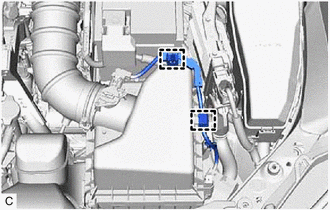

(a) Libérer les 2 attaches de faisceau de câbles. |
|

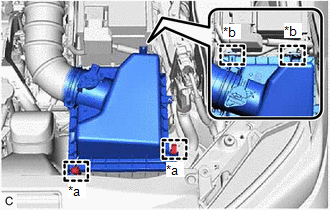

(b) Libérer les 2 attaches de bouchon d'épurateur d'air. |
|
(c) Libérer les 2 guides pour détacher le sous-ensemble de bouchon d'épurateur d'air du sous-ensemble de boîtier d'épurateur d'air.
2. DEPOSER LE SOUS-ENSEMBLE D'ELEMENT DE FILTRE D'EPURATEUR D'AIR
(a) Déposer le sous-ensemble d'élément de filtre d'épurateur d'air du sous-ensemble de boîtier d'épurateur d'air. REMARQUE: Ne pas laisser des corps étrangers pénétrer dans le sous-ensemble de couvercle d'épurateur d'air et le sous-ensemble de boîtier d'épurateur d'air. |
|
3. VERIFIER LE SOUS-ENSEMBLE D'ELEMENT DE FILTRE D'EPURATEUR D'AIR
CONSEIL:
Cette procédure est effectuée uniquement lorsque le sous-ensemble d'élément de filtre d'épurateur d'air est réutilisé.
(a) Vérifier si le sous-ensemble d'élément de filtre d'épurateur d'air est sale ou obstrué.

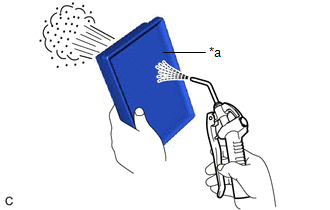

(b) Si le sous-ensemble d'élément de filtre d'épurateur d'air est sale ou qu'il présente des corps étrangers, nettoyer le sous-ensemble d'élément de filtre d'épurateur d'air à l'air comprimé. REMARQUE: Lors du nettoyage du sous-ensemble d'élément de filtre d'épurateur d'air, insuffler de l'air comprimé par le côté d'admission en aval (par le côté sous-ensemble de couvercle d'épurateur d'air). CONSEIL: Si le sous-ensemble d'élément de filtre d'épurateur d'air est toujours très sale une fois nettoyé, remplacer le sous-ensemble d'élément de filtre d'épurateur d'air par un élément neuf. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE D'ELEMENT DE FILTRE D'EPURATEUR D'AIR

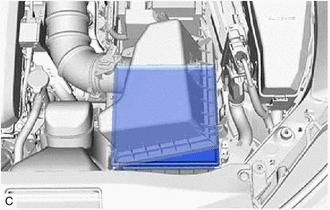

(a) S'assurer que la partie intérieure du sous-ensemble de boîtier d'épurateur d'air ne présente pas de saleté ou de dépôts, et nettoyer si ces éléments sont présents.
(b) Reposer le sous-ensemble d'élément de filtre d'épurateur d'air sur le sous-ensemble de boîtier d'épurateur d'air.
2. REPOSER LE SOUS-ENSEMBLE DE COUVERCLE D'EPURATEUR D'AIR
(a) Engager les 2 guides pour reposer le sous-ensemble de bouchon d'épurateur d'air sur le sous-ensemble de boîtier d'épurateur d'air.
(b) Engager les 2 attaches de bouchon d'épurateur d'air.
(c) Fixer les 2 attaches de faisceau de câbles.
