Pieces Constitutives
PIECES CONSTITUTIVES

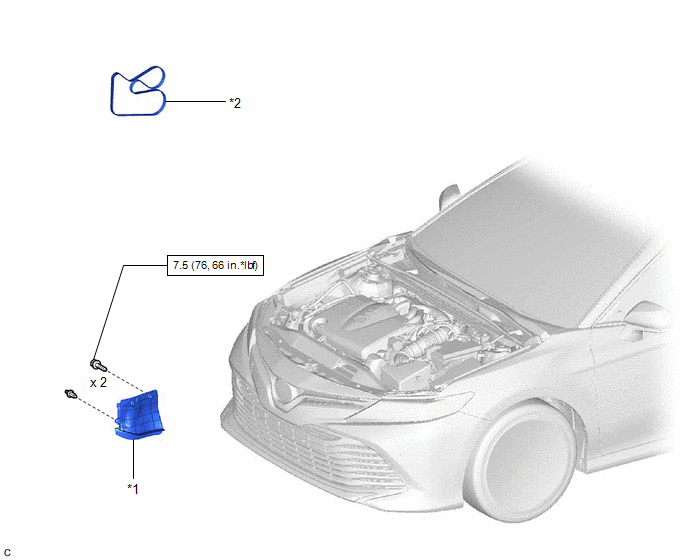

SCHEMA
*1 | JOINT DE JOUE D'AILE AVANT DROITE |
*2 | COURROIE STRIEE |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LA ROUE AVANT DROITE
Cliquer ici
2. DEPOSER LE JOINT DE JOUE D'AILE AVANT DROITE
Cliquer ici

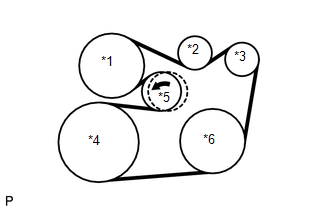

3. DEPOSER LA COURROIE STRIEE

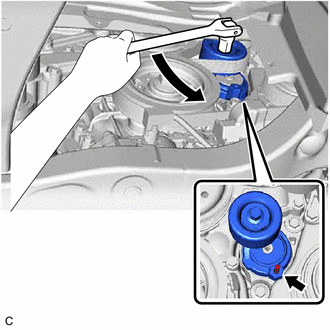

(a) Relâcher la tension de courroie striée en faisant tourner l'ensemble de tendeur de courroie striée dans le sens inverse des aiguilles d'une montre. |
|
(b) Tourner l'ensemble de tendeur de courroie striée dans le sens inverse des aiguilles d'une montre pour aligner ses orifices, puis introduire une clé à six pans de 5 mm pour fixer l'ensemble de tendeur de courroie striée.
(c) Déposer la courroie striée de l'ensemble de tendeur de courroie striée.
Repose
REPOSE
PROCEDURE
1. REPOSER LA COURROIE STRIEE
CONSEIL:

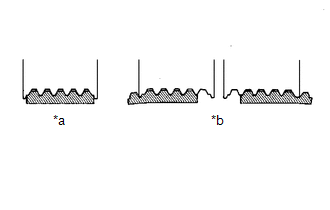

Lors de la réutilisation de la courroie striée, vérifier l'absence d'usure et de fissures au niveau des nervures et de l'arrière de la courroie striée. Si une usure ou une fissure ayant atteint le noyau (à plus de 1 point) est détectée, remplacer la usure.
(a) Reposer la courroie striée. REMARQUE:
|
|
(b) Faire tourner l'ensemble de tendeur de courroie striée dans le sens inverse des aiguilles d'une montre et déposer la clé à six pans de 5 mm.
(c) Après avoir reposé la courroie striée, s'assurer qu'elle est correctement mise en place dans les rainures nervurées. Vérifier à la main que la courroie striée n'a pas glissé hors des rainures du fond de la poulie. |
|
2. REPOSER LE JOINT DE JOUE D'AILE AVANT DROITE
Cliquer ici
3. REPOSER LA ROUE AVANT DROITE
Cliquer ici
