PIECES CONSTITUTIVES

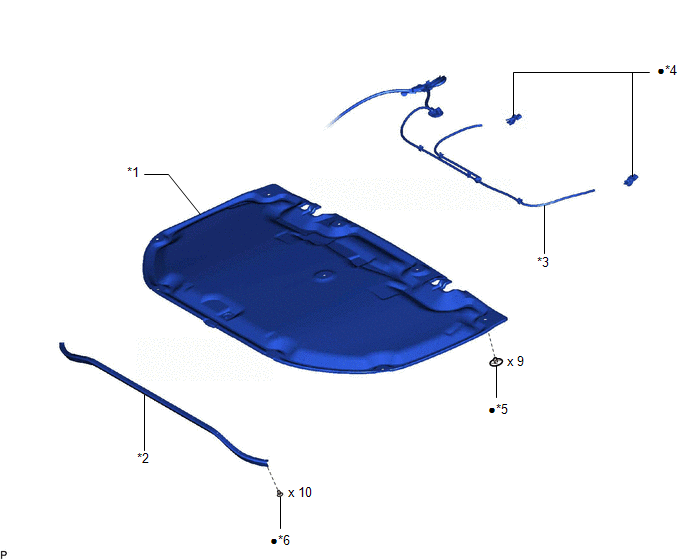

SCHEMA
|
*1 | ISOLANT DE CAPOT |
*2 | JOINT ENTRE CAPOT ET SUPPORT DE RADIATEUR |
|
*3 | ENSEMBLE DE DURITE DE LAVE-GLACE |
*4 | SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE |
|
*5 | AGRAFE D'ISOLANT DE CAPOT |
*6 | AGRAFE DE JOINT ENTRE CAPOT ET SUPPORT DE RADIATEUR |
|
● | Pièce non réutilisable |
- | - |

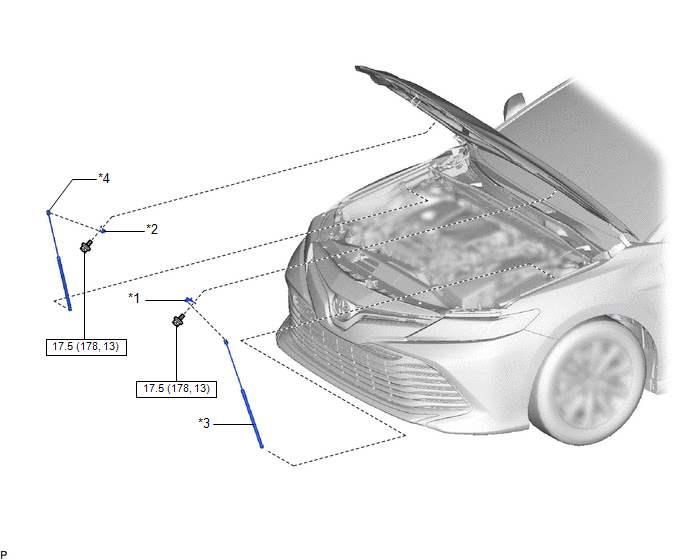

SCHEMA
|
*1 | SUPPORT DE BEQUILLE DE CAPOT GAUCHE |
*2 | SUPPORT DE BEQUILLE DE CAPOT DROIT |
|
*3 | ENSEMBLE DE SUPPORT DE CAPOT GAUCHE |
*4 | ENSEMBLE DE SUPPORT DE CAPOT DROIT |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Capot
