VERIFICATION SUR VEHICULE
PROCEDURE
1. VERIFIER LE SOUS-ENSEMBLE DE CAPOT

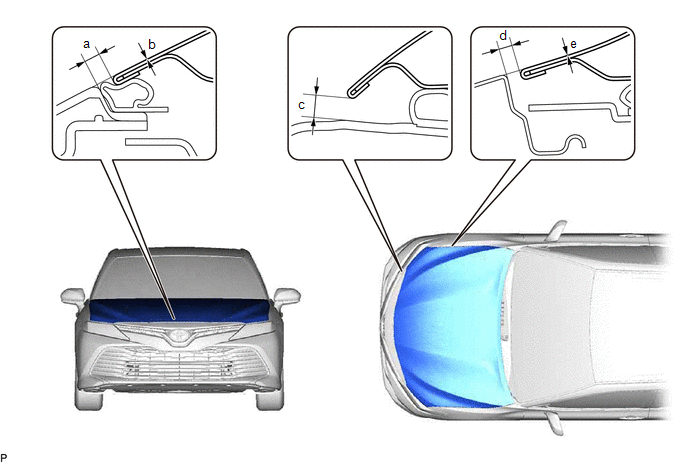

(a) Vérifier que les mesures du jeu pour les zones a à e sont dans les plages admises.
Jeu standard |
Zone | Mesure |
Zone | Mesure |
|---|---|---|---|
|
a | 2,8 à 6,8 mm (0,110 à 0,268 po) |
b | -2 à 2 mm (-0,0787 à 0,0787 po) |
|
c | 5,9 à 9,9 mm (0,232 à 0,390 po) |
d | 2,5 à 5,5 mm (0,0984 à 0,217 po) |
|
e | -1,5 à 1,5 mm (-0,0591 à 0,0591 po) |
- | - |
