DEMONTAGE
PROCEDURE
1. DEPOSER LE JOINT ENTRE CAPOT ET SUPPORT DE RADIATEUR

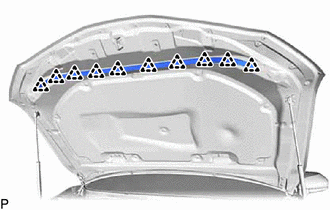

| (a) A l'aide d'un extracteur d'agrafes, libérer les 10 agrafes de joint entre le capot et le support du radiateur pour déposer le joint entre le capot et le support de radiateur. |
|
(b) Déposer les 10 agrafes de joint entre le capot et le support de radiateur du joint entre le capot et le support de radiateur.
2. DEPOSER L'ISOLANT DE CAPOT

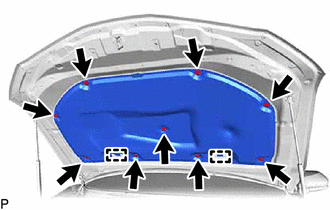

| (a) A l'aide d'un extracteur d'agrafes, déposer les 9 agrafes d'isolant de capot. |
|
(b) Libérer les 2 guides pour déposer l'isolant de capot.
3. DEPOSER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
Cliquer ici .gif)
4. DEBRANCHER L'ENSEMBLE DE DURITE DE LAVE-GLACE

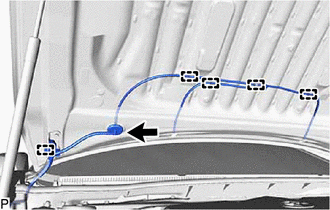

| (a) Libérer les 5 attaches. |
|
(b) Libérer l'œillet et débrancher l'ensemble de durite de lave-glace.
5. DEPOSER L'ENSEMBLE DE SUPPORT DE CAPOT DE GAUCHE
Cliquer ici
6. DEPOSER LE SUPPORT DE BEQUILLE DE CAPOT GAUCHE
Cliquer ici
7. DEPOSER L'ENSEMBLE DE SUPPORT DE CAPOT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
8. DEPOSER LE SUPPORT DE BEQUILLE DE CAPOT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
