REGLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

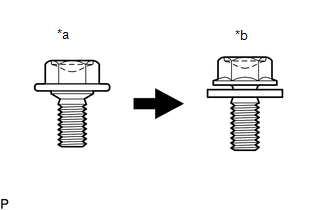

*a | Boulon de centrage |
*b | Boulon standard |
CONSEIL:
Cliquer ici
PROCEDURE
1. VERIFIER LE SOUS-ENSEMBLE DE CAPOT
Cliquer ici
2. REGLER LE SOUS-ENSEMBLE DE CAPOT
(a) Régler le capot horizontalement et verticalement.

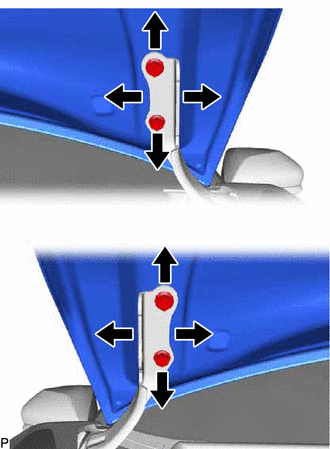

(1) Desserrer les 4 boulons de charnière du capot. |
|
(2) Régler le jeu entre le capot et les ailes avant en déplaçant le capot.
(3) Serrer les 4 boulons de charnière après réglage.
Torque:
13 N·m {133 kgf·cm, 10 ft·lbf}
(b) Régler la hauteur de l'extrémité avant du capot à l'aide des coussinets de butée de capot.

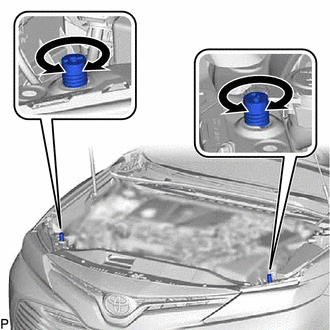

(1) Régler les 2 coussinets de butée de capot de manière à aligner le capot et les ailes en hauteur. CONSEIL: Soulever ou abaisser l'extrémité avant du capot en faisant tourner les 2 coussinets de butée de capot. |
|
(c) Régler la serrure de capot.
(1) Déposer le joint de la conduite d'admission d'air froid.
Cliquer ici

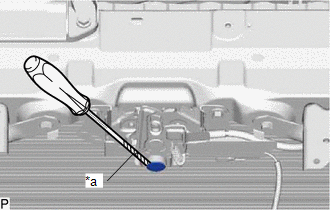

(2) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le capuchon d'écrou de verrouillage de capot. |
|

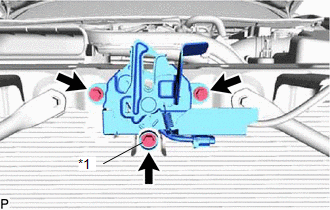

(3) Desserrer les 2 boulons et le boulon de verrouillage du capot. |
|

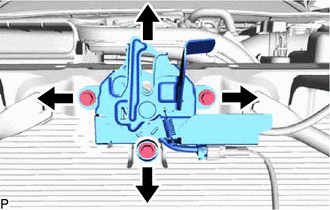

(4) Régler l'ensemble de verrouillage de capot et serrer les 2 boulons et le boulon de verrouillage du capot. Torque: 7,5 N·m {76 kgf·cm, 66 in·lbf} |
|
(5) Vérifier si la gâche peut s'engager librement dans l'ensemble de verrouillage de capot.

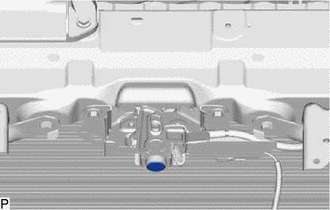

(6) Poser un capuchon d'écrou de verrouillage de capot neuf. |
|
(7) Reposer le joint de la conduite d'admission d'air froid.
Cliquer ici
