Toyota Camry Manuel de réparation XV50 (2011–2019): Remontage

Toyota Camry Manuel de réparation XV50 (2011–2019) / Extérieur du véhicule / Portes / Hayon / Capot / Remontage

REMONTAGE

PROCEDURE

1. REPOSER LE SUPPORT DE BEQUILLE DE CAPOT GAUCHE

Cliquer ici

2. REPOSER L'ENSEMBLE DE SUPPORT DE CAPOT GAUCHE

Cliquer ici

3. REPOSER LE SUPPORT DE BEQUILLE DE CAPOT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

4. REPOSER L'ENSEMBLE DE SUPPORT DE CAPOT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

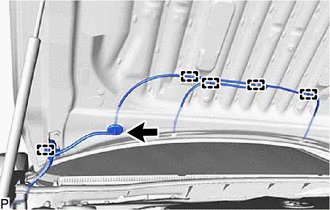

5. BRANCHER L'ENSEMBLE DE DURITE DE LAVE-GLACE

(a) Engager l'oeillet.

(b) Engager les 5 attaches pour brancher l'ensemble de durite de lave-glace.

6. REPOSER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE

Cliquer ici

7. VERIFIER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE

Cliquer ici

8. REGLER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE

Cliquer ici

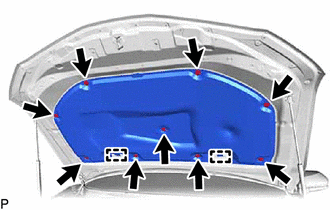

9. REPOSER L'ISOLANT DE CAPOT

(a) Engager les 2 guides.

(b) Reposer l'isolant de capot à l'aide de 9 agrafes d'isolant de capot neuves.

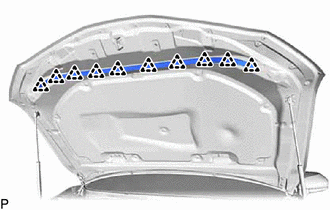

10. REPOSER LE JOINT ENTRE LE CAPOT ET LE SUPPORT DE RADIATEUR

(a) Reposer le joint entre le capot et le support de radiateur avec les 10 agrafes de joint neuves entre le capot et le support de radiateur.
