REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE
(a) avec système d'aide au stationnement intuitif:
(1) Brancher le connecteur.

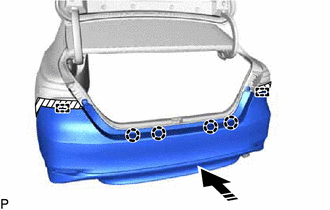

(b) Engager les 2 guides et les 4 griffes comme indiqué sur le schéma.
.png) |
Poser dans ce sens |

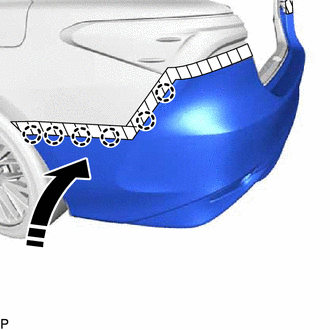

(c) Engager les 6 griffes comme indiqué sur le schéma.
|
|
Poser dans ce sens |
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
(d) Reposer les 2 vis.
(e) pour type simple:
(1) Poser l'ensemble de pare-chocs arrière avec les 11 vis.
(f) pour type double:
(1) Poser l'ensemble de pare-chocs arrière avec les 10 vis.
2. REPOSER LE CACHE DE FEU COMBINE ARRIERE GAUCHE
Cliquer ici
.gif)
3. REPOSER LE CACHE DE FEU COMBINE ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
4. EFFECTUER LE CALIBRAGE (avec système d'aide au stationnement intuitif)
Cliquer ici
