Pieces Constitutives
PIECES CONSTITUTIVES

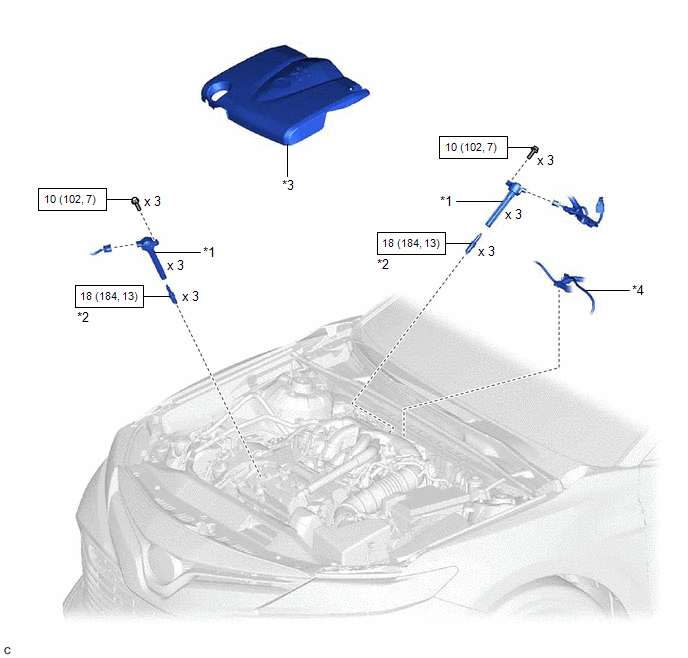

SCHEMA
|
*1 | ENSEMBLE DE BOBINE D'ALLUMAGE |
*2 | BOUGIE D'ALLUMAGE |
|
*3 | SOUS-ENSEMBLE DE CACHE DU BLOC EN V |
*4 | DURITE A DEPRESSION |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de la bougie d'allumage, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| Vérification après réparation |
|
|
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE DU BLOC EN V
Cliquer ici
2. DEPOSER L'ENSEMBLE DE BOBINE D'ALLUMAGE
Cliquer ici
3. DEPOSER LA BOUGIE D'ALLUMAGE

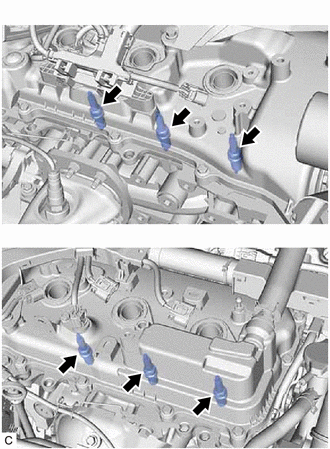

| (a) Déposer les 6 bougies d'allumage du sous-ensemble de culasse et de la culasse gauche. REMARQUE: Si une bougie d'allumage a subi un choc ou une chute, la remplacer. CONSEIL: Disposer les pièces déposées dans l'ordre correct. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LA BOUGIE D'ALLUMAGE
CONSEIL:
Effectuer la procédure "Vérification après réparation" après avoir remplacé une bougie d'allumage.
Cliquer ici
(a) Reposer les 6 bougies d'allumage sur le sous-ensemble de culasse et la culasse gauche.
Torque:
18 N·m {184 kgf·cm, 13 ft·lbf}
REMARQUE:
Si une bougie d'allumage a subi un choc ou une chute, la remplacer.
CONSEIL:
Reposer les mêmes pièces dans leurs positions initiales.
2. REPOSER L'ENSEMBLE DE BOBINE D'ALLUMAGE
Cliquer ici
3. REPOSER LE SOUS-ENSEMBLE DE CACHE DU BLOC EN V
Cliquer ici
4. EFFECTUER L'INITIALISATION
(a) Effectuer la "Vérification après réparation" après avoir remplacé un ensemble de bobine d'allumage ou une bougie d'allumage.
Cliquer ici
